[ 업그레이드 내용 ] - PointCAM 2012 -
<< 2012-D921 >> ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
■ 포인트캠 업그레이드 라이센스 정책변경 예정
- 2012년 6월부터 업그레이드 라이센스 적용
- 일정기간 경과버전에 한해 회원포인트(도토리) 10,000점 차감
(시스템이동 설치, 시스템 포맷, 프로그램 재설치시 재등록 불필요)
■ 포인트캠 2012 업그레이드 방법
C:/AutoCAM 폴더에서
사용중인 캐드버전에 따라 acad2000 ~ acad2012.lsp 파일을 열어서
(load "PointCAM-2011.vlx") 를 아래와 같이 수정
(load "PointCAM-2012.vlx")
■ 포인트캠-3D 기능추가 (ACAD 2012이상지원)
- 지원파일 : UGNX prt, Pro-E prt, CATIA v4/v5, x_t, x_b, iges...
- 단면절단, 평면화, 중복선제거 기능
- 예제도면 : C:/AutoCAM/예제도면/***.x_t

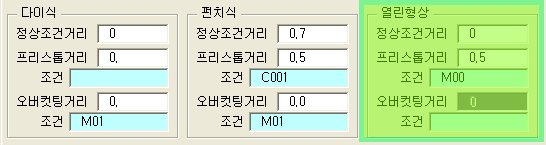

■ 열린형상 조건설정창 추가
1. ★★★★★ 주의사항 ★★★★★
- <기종별 공통조건설정> 에서 열린형상 중간조건변경 및 정지조건 설정후 사용
2. 중간조건변경 값이 (-)값이면 조건변경하지 않음
■ 소딕계열 메인-서브 방식 포스트 추가
1. 포스트 추가방법
C:/AutoCAM/NewPost/소딕-WM 를 C:/AutoCAM/Post 폴더에 복사 후
<포인트캠셋팅><기종설정...> [1006]에 추가
Post/소딕-WM
2. 경로확인: BP-WM
■ 변형밀핀 제원설정 창 이미지 아이콘 추가
- 어프로치 방향의 이미지를 클릭하면 각도부호자동 설정
■ 다중 NC 출력기능추가
- 동시에 3종류의 포스트를 적용하여 <NC데이터생성>하는 기능
- 본래 파일명 뒤에 문자첨가방식으로 입력
- Post/ 는 생략하고 기종명만 입력
■ 사용자조건 저장/적용 기능추가
- 컬러별 조건설정창의 모든 내용을 저장하고 적용
- 사용자조건은 각 컬러별로 저장 및 적용됨
■ 어프로치 조건분할 사용모드 추가
1. 설정방법
<포인트캠셋팅><NC파일출력조건>
[2210] ;;어프로치 조건분할 방식 0=기존방식, 1=컬러설정조건, 2=컬러설정조건(테이퍼/상하이형제외)
2
<포인트캠셋팅><컬러조건 NC파일구조>
[3501]
%APPR-MID%
2. ★★★★★ 주의사항 ★★★★★
권장모드: [2210] 2
이유는 테이퍼/상하이형은 대치수기준으로 프로그램되면 진입부 파먹는 현상발생가능
3. 변경내용
<포인트캠셋팅><NC파일출력조건>에서 [2072] 의 설정값은 1 로 고정됨
■ 정회전역회전 <NC데이터생성> 창에서 일괄 적용기능 추가
- 가공패턴 L 추가 : 한 방향으로만 가공 (열린형상/펀치다중 제외)
■ 내측코너 R간섭보호 기능추가
1. 설정방법
<포인트캠셋팅><NC파일출력조건>
[4521] ;;내측R간섭보호 적용코드(SODICK=G132)
[4522] ;;내측R간섭보호 해제코드(SODICK=G133)
<포인트캠셋팅><컬러조건 NC파일구조>
[3001]~[3009] %SET-PROTECT-R% 추가
[5900] %REM-PROTECT-R% 추가
2. 환경변수: 보호설정=%SET-PROTECT-R%, 보호해제=%REM-PROTECT-R%
■ 브릿지 가공기능보완
- <1차만 가공> 모드시 태그부 가공생략
- <2차부터 가공> 모드시 태그부 1차부터 가공
■ 브릿지태그컷팅부 블록스킵(/) 삽입기능추가
<포인트캠셋팅><NC파일출력조건>
[2020] ;;PUNCH-2,BRIDGE SKIP (0=NO MARK, 1=MARK)
0
■ N번호 출력방식 추가
<포인트캠셋팅><NC파일출력조건>
[2042] ;;N번호 출력방식 : 0=N11,1=N0011(W1-1),2=안함,3=N0011(G90),4=N0011
1
■ 조건설정창 메뉴파일형식 추가 (D819)
- 스크롤없이 6차까지 기본창
- 진입방법 설정BOX 이동
- 설정방법
C:/AutoCAM/PcamUserSetup.Lsp에 아래내용 추가
(setq @PcamMenuFile "pcam-2011c")
■ 슈퍼드릴 전극소모코드 추가
C:/AutoCAM/Drill-기종.txt
[1100] ;;전극소모측정
[1101] ;;측정해제
■ 아지비전 기능추가
1. NC코드에 의한 무인가공
- 포스트에 추가된 내용 (Post-New/AG-CLA 포스트 참조)
<포인트캠셋팅><컬러조건NC파일구조>
[2010] ;;SBL(OPEN-TAPER)
2. 브릿지 가공기능
3. 테이퍼가공 부호 (타 기종과 동일한 방법으로 변경)
양수값(+) : 정테이퍼
음수값(-) : 역테이퍼
■ 자동-어프로치 기능개선
- 예) 진입R값 : A-0.3 --> 어프로치시에 배꼽타입형성(R0.3)
- 펀치다중가공은 잠시 패턴의 "P"를 없앤후 R값 : A-0.3 입력후
다시 패턴에 "P" 입력
■ XPA(각도선) 기능개선
- 원,아크 선택후 두번째가 원이나 아크이면 접선-접선라인
- 원,아크 선택후 두번째 위치가 지정되면 접선라인
- 두번째 위치에서 원,아크가 선택되면 접선라인
■ CVN : 타원 분해 기능추가, 원시객체 삭제여부, 길이/권장분할수 표시
■ CCL : 스플라인:녹색 타원:노랑색 구분 기능개선
■ FNC : 끊어진곳 표시객체추가 (선,아크,스플라인,타원,폴리라인) 기능개선
■ CIR-DIV : 분할할 수 있는 객체추가 (원,아크,선) 기능개선
■ STPNT : <3>증분좌표 에서 입력값 기억되도록 기능개선 (에스텍)
■ BASEPOINT : 증분치 좌표입력 기능개선 (에스텍)
■ BBOX : 중심점 포인트 그리기 기능개선 (에스텍)
- 기존기능의 BBOX 는 BBOX2 로 변경
■ CHAIN-OFS : 체인옵셋 기능개선
- 다중선택기능
- 최종옵셋량저장
- 원시객체 삭제(Y)/남김(N)/계속삭제(YY)/계속남김(NN)
- 거리입력 또는 옵셋방향지정 ---> 동시입력방식으로 변경
■ 도피용 칼라 기능개선 (옵셋적용방식 / 도피거리적용방식)
1. <NC데이타생성>에서 거리설정
2. 설정예제 (옵셋번호 도피시)
<포인트캠셋팅><도피용 칼라조건>
--> 중간조건변경은 <NC파일출력조건> [2157] 0 으로 설정되어야 적용 가능
2.1 미쓰비시 계열
[1000] ;; 도피 칼라 / 적용차수
113
2
[1001]
%OFFSET%
%OFFSET%
[1002]
M91F200.
M90%SPC-ELEC%
~~ 이하 생략
2.2 FANUC / SEIBU 계열
[1000] ;; 도피 칼라 / 적용차수
113
2
[1001]
%OFFSET%
%OFFSET%
[1002]
M40
M80
2.3 SODICK 계열
[1001]
%OFFSET%
%OFFSET%
[1002]
M40
M80
~~ 이하 생략
3. 설정예제 (거리도피시)
3.1 미쓰비시 계열
[1000] ;; 도피 칼라 / 적용차수
113
2
[1001]
[1002]
M91F200.
M90%SPC-ELEC%
~~ 이하 생략
3.2 FANUC 계열
[1001]
[1002]
M40
M80
~~ 이하 생략
4. NC파일헤드부 옵셋량 출력하는 경우 도피칼라 옵셋량 없음 메시지 출력 방지
■ CNR2 (코너R처리) 모드변경방식 기능개선
M0, M1, M2, M4, M5 입력가능
■ OPEN-APPR 기능개선
어프로치 연장거리와 리드아웃(꼬리점) 연장거리 동일하게 설정
리드아웃 연장거리 별도입력 가능
■ CMD 형상간 이동코드 설정기능추가
<포인트캠셋팅><NC파일출력조건>
[4630] ;;CMD 형상간 이동코드 MOV/MPA
MOV
■ 진입 R값에 P 모드 사용시 정지코드 추가
<포인트캠셋팅><NC파일출력조건>
[7035] ;;무인가공 진입R값 P모드사용시 정지
M00(SCRAP-OUT)
■ Drill-SEDM 포스트 추가
[ 문제점수정 ]
■ NCO에서 아크콘트롤이 적용된 경우 NC DATA 생성문제점 수정 (젠쿱님) d719
■ 브릿지 무인가공시 절단코드 누락문제점 수정 d831
