[정말초보만] 같은 초보가 전해드리는 상하이형 주의사항2

글쓴이 : 에스텍 날짜 : 2011-08-07 (일) 16:00 조회 : 1510

ㅋㅋ .. ㅠ_ㅠ

3

헐..
제가 밑에 글에서 조심하자 했는데..

이번에 새로하는데..또 안 빠집니다 ㅠ_ㅠ

지난번에 그래도 외곽쪽에 있어서 잘라냈는데..이번엔 완전 안쪽에..ㅠ_ㅠ

그지같이 r부위가..

상면쪽으로 갈수록 꼬이게 되고..구배가 + - 바뀌게 되어서 위아래..어느쪽으로도 빠지지 않게 됩니다...

이걸 우짜죠? ㅠ_ㅠ
휴가가야하는데..ㅠ_ㅠ

[이 게시물은 관리자님에 의해 2011-08-08 11:34:42 사출금형에서 복사 됨]

관리자

2011-08-08 (월) 11:16

골치 아프겠네요. 휴가 가야되는데...

그런데 궁금한 거는
만약 가공후 스크랩이 안빠지는 구조라면
제품 성형후에 금형과 제품이 분리되는데는 문제가 생기지 않나요?

에스텍

2011-08-08 (월) 13:59

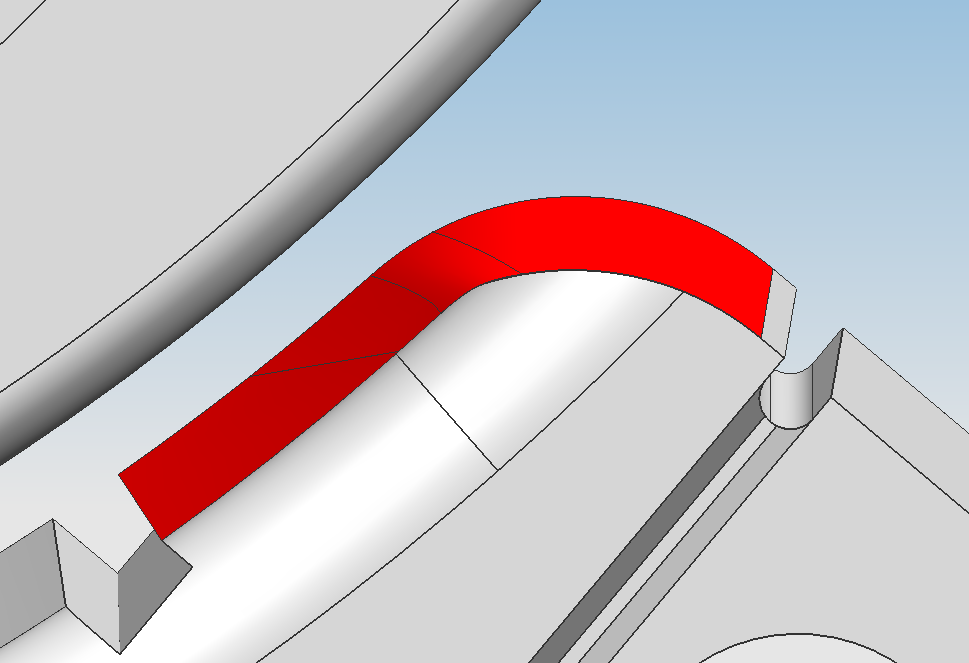

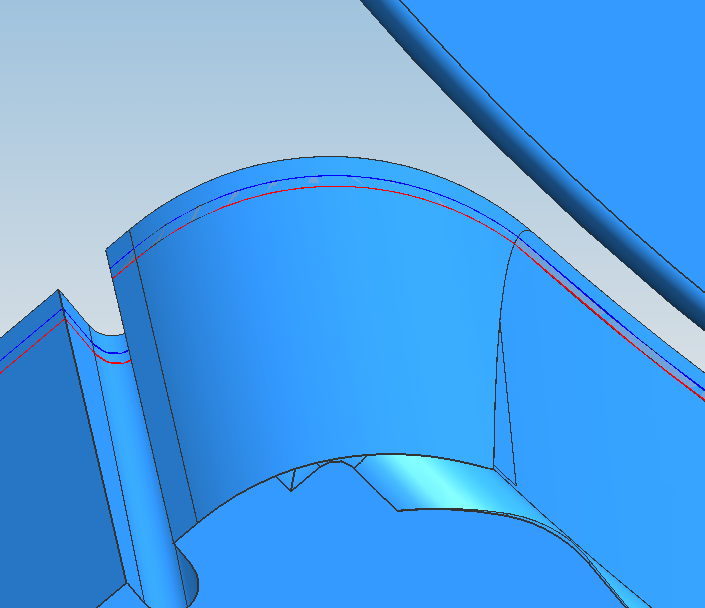

그림처럼 R부가 매끄럽게 연결되지 않고 요상하게 연결되어서 그런것 같습니다.
NC로 작업하면 문제될것이 없겠으나, WIRE는 두선분으로 면을 만들다보니,
저렇게 R부위가 매끄럽지 않으면 상또는 하 방향으로 가면갈수록 요상하게 되니깐..

사진의 문제의 코어는 현재 NC로 넘겼습니다.

표시정도 구간을 스크랩을 매단 상태에서 상면쪽 살을 제거하면 슝 빠질것 같습니다.

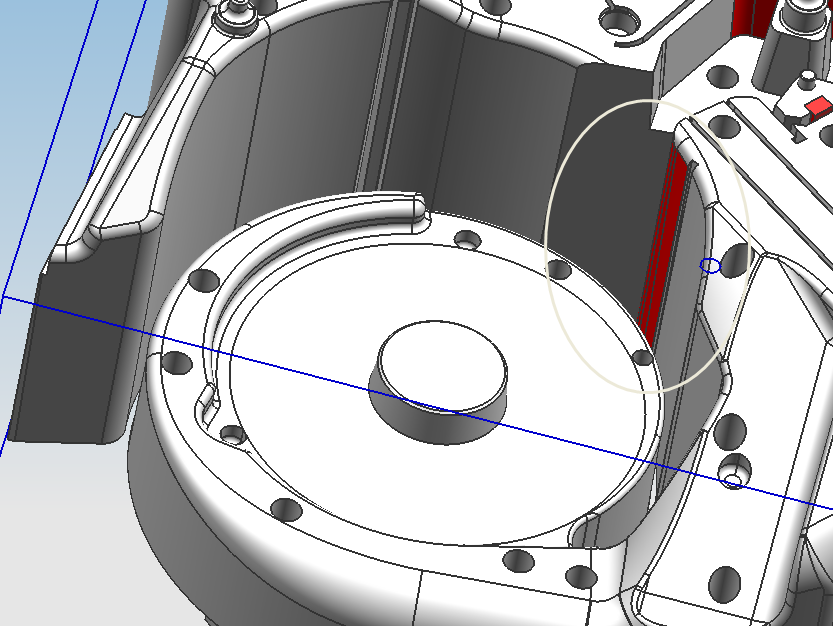

비슷한 코어 다른것도 하고 있는데, 이것도 비슷한 부위가 문제가 되어서
아래그림처럼 설계에 모델변경을 요청햇습니다.
