축하드립니다. 1번으로 따불입니다....




1.

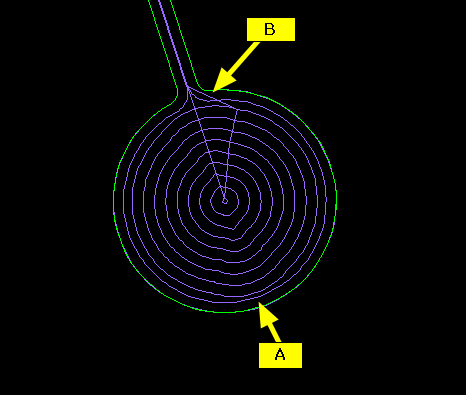

"A" 부의 노코어 내부 형상이 도형이랑 약간 다르네요.
가공상에 문제는 없겠습니다만,
왜 도형이 다르게 나왔을까요?,,,,,,,,,,,,,,,,,,,,,,,,


2.
"B"부는 NCPPL 연결점을 바꾸는게 좋습니다.
실제 가공시에 녹색R 부위를 먹고 갑니다.

ㅋㅋ 감사~~

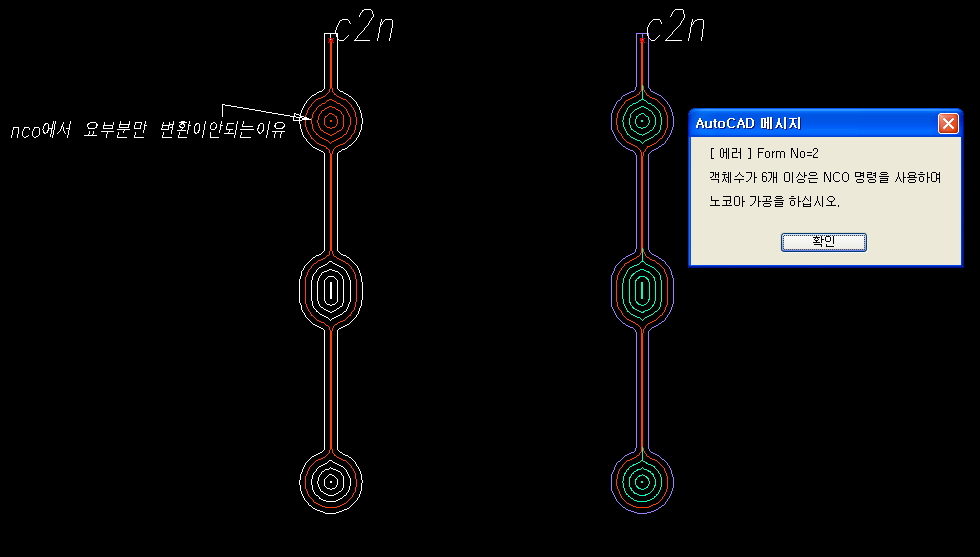

a부분이 nco에서 칼러변환이 안되서 약간 변환했어요~~

안되는 이유가 뭔가요 ~~?

지금 다시해보니 여러군데가 있으면 안되더라고요 ~~

nco ~ ncp  ~ ncp2 ~ ncppl 순으로 했는데도 한부분이 이상하게 안되요 ~~

nco 를 다하고 ncppl하고 nc툴하면 메시지창이나와요 또 nco하라고~~

어프로치 라인과 노코어형상이 서로 만나고 있어야 합니다.
교차하고 있는지 확인해 보세요.

NCO 할때 형상 생겨나지 않으면 객체중간을 브레이크해 주면됩니다.
예를들면 위 "A"부를 브레이크 해주면 됩니다.


위 도형도 NCO변환안되는 부위에 브레이크해 보세요.

NCO변환안되는 부위에 브레이크해 보세요.~~~

브레이크가 뭐죠~?

어찌하나요 ~

제가 무식해서요~~ㅎㅎ

브레이크한 다음에 NCO 해야 합니다.
