대우/두산 기계입니다.

글쓴이 : 늦은밤 날짜 : 2011-03-26 (토) 16:46 조회 : 1508

G40 복귀하지 않고 이동하는 방법은 있는데, DIE,PUNCH 2차 이상가공에서는 에러가 날것 같으네요.만약 펀치 1가공시에 사용하고 싶으면 <포인트캠셋팅><NC파일출력조건> [2064] ;;G40이동블럭 0:있슴 1:없슴 (닫힌형상만 적용) 1로 설정하면 됩니다.

바꾼결과
H168
G01X73.687Y80.148
G01X351.171Y80.148
G01X351.171Y-80.917
G01X73.687Y-80.917
G01X73.687Y-0.3
M00
G01X73.687Y0.
G01X73.687Y0.3
M00(CHIP)
G40H000
M00(NEXT)

적색 부위 nc로 인해 기계에서 보정모드 에러로 보정모드에서는 프로그램을 끝낼수 없다는 메세지가 뜨는군요

관리자

2011-03-26 (토) 18:17

이게 지원되는 기계가 있고 그렇지 않은 기계가 있을 것 같습니다.
본래 이 기능은 레이져용으로 만들어진 기능입니다.

와이어에서 적용하려면
G40H000 라인 전체를 없애고

다음형상으로 이동하는 라인을
G40H000M05 G00X~Y~
이런식으로 변경해서 테스트해 보세요.

만약 정상적인 가공이 된다면 업그레이드시에
검토해 보겠습니다.

관리자

2011-03-26 (토) 18:40

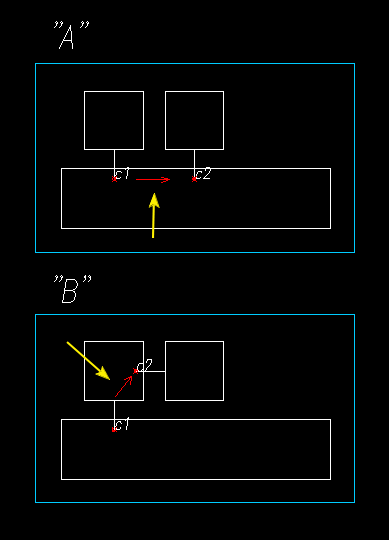

위 "A"의 경우는 펀치 가공후 G40 라인에서 시작점으로 이동하는 게 좋고,
"B" 의 경우는 안하는게 좋고
이동방법을 판단하기가 곤란하네요.

늦은밤

2011-03-28 (월) 18:23

G40H000M05 G00X~Y~으로 했더니 소딕에서 작업이 가능합니다.
다이작업시 가능하면 좋겠는데요. NC출력이 가능할까요. 수고하세요.

에스텍

2011-03-29 (화) 08:52

스크랩안뺐을때 좀 위험하지 안읗까효?

늦은밤

2011-03-29 (화) 11:03

앞에 M00가 있으니 무방할것 같아요. 지금도 NC출력후 변경하여 쓰고 있어요.

관리자

2011-03-30 (수) 03:07

G40H000M05 G00X~Y~

위 라인이 이동하는 부분의 코드인가요?

다이작업시 편집해서 사용하신 NC파일 (예제) 하나올려주세요.

늦은밤

2011-03-30 (수) 10:54

"G90;"
"G9;"
"G54;"
"G92X0.Y0.Z0.;"
";"
"N0011 (W1-1);"
"G29;"
"T84;"
"C531;"
"G41H000G01X3.536Y3.536;"
"H170;"
"G03X-4.83Y1.294I-3.536J-3.536(R5.);"
"G03X1.294Y-4.83I4.83J-1.294(R5.);"
"G03X4.054Y2.927I-1.294J4.83(R5.);"
"M00;"
"G03X3.536Y3.536I-4.054J-2.927(R5.);"
"G03X3.317Y3.741I-3.536J-3.536(R5.);"
"M00;"
"G40H000G01X3.182Y3.182;" --- "M05G40H000G00X3.182Y3.182;"---"G40H000M05G00X3.182Y3.182;"
"M00;"
"M02;"
"%;"

다이 코드로 작업시 예제입니다.

녹색은 제가 바꿔서 쓰는 방법이고요, 청색으로 변경을해서 해보니 사용이 가능합니다.

에스텍님이 지적했듯이 안쓰던분이 잘못쓰시면 스크랩 문제가 발생할 수도 있을것 같습니다.

청색으로 바꿀수 있는 방법좀 알려주세요. 저도 TEST해보고 쓸려고 합니다.

1~2차 가공시 적용이 안되면 1차라도 가능하면 좋겠습니다.

"G90;" "G9;" "G54;" "G92X0.Y0.Z0.;" ";" "N0011 (W1-1);" "G29;" "T84;" "C531;" "G41H000G01X3.536Y3.536;" "H170;" "G03X-4.83Y1.294I-3.536J-3.536(R5.);" "G03X1.294Y-4.83I4.83J-1.294(R5.);" "G03X4.054Y2.927I-1.294J4.83(R5.);" "M00;" "G03X3.536Y3.536I-4.054J-2.927(R5.);" "G03X3.317Y3.741I-3.536J-3.536(R5.);" "M00;" "G40H000G01X3.182Y3.182;"&nbsp;&nbsp;--- "M05G40H000G00X3.182Y3.182;"---"G40H000M05G00X3.182Y3.182;"&nbsp; "M00;" "M02;" "%;"
<DIV class=autosourcing-stub>
다이 코드로 작업시 예제입니다. 녹색은 제가 바꿔서 쓰는 방법이고요, 청색으로 변경을해서 해보니 사용이 가능합니다. 에스텍님이 지적했듯이 안쓰던분이 잘못쓰시면 스크랩 문제가 발생할 수도 있을것 같습니다. 청색으로 바꿀수 있는 방법좀 알려주세요. 저도 TEST해보고 쓸려고 합니다. 1~2차 가공시 적용이 안되면 1차라도 가능하면 좋겠습니다.</DIV>

늦은밤

2011-03-30 (수) 10:56

관리자

2011-03-30 (수) 16:22

<포인트캠셋팅><NC파일출력조건>
[2018] ;;G40이동코드 0=G00 1=G01
0

<포인트캠셋팅><칼라조건NC파일구조>
[5101]
%ANGLE%H000M05
[5102]
%ANGLE%H000M05
[5103]
%ANGLE%H000M05
[5104]
%ANGLE%H000M05
[5105]
%ANGLE%H000M05
[5106]
%ANGLE%H000M05
[5107]
%ANGLE%H000M05
[5108]
%ANGLE%H000M05
[5109]
%ANGLE%H000M05

위와 같이 설정하면 됩니다.

늦은밤

2011-03-30 (수) 17:35

고맙습니다.
