일전에 한번 올렸는데.
그땐 주절주절 글만 대충 올렸던거라 다시 한번 올립니다.

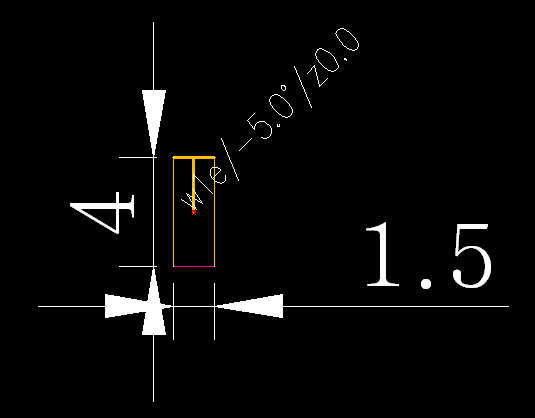

다음과 같이 1.5 X 4 의 사각 변형밀핀을 가공한다고 할때요. 5`로 요.
뭐. ep모드로 출력을 하든. 아니면 부분테이퍼를 응용하여 출력을 하든.

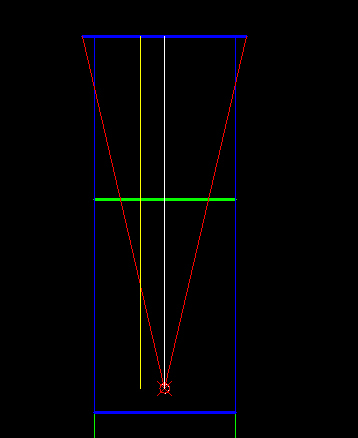

nc파일이 출력이 되고 기계에서 그림을 그려보면.
다음과 같이 됩니다. 오버컷팅거리는 .25이고요.
스타트를 중심으로 오버컷팅이 되는데(빨간라인. R모드 적용으로 2차는 반대로)
이때 밀핀의 폭이 1.5미리 밖에 되지를 않으니깐
상부가이드가 원래의 1.5mm폭을 넘어서서 가공되는 사태가 발생해버립니다.
이걸 없애려면. 오버컷팅을 0로 해서 가공을 하거나 해야하는데.
이것때문에
일전에
일부는 오버컷팅을 0으로 해서 출력하고 일부는 오버컷팅을 설정해놓고 출력할 수 있는지(아마 다중모드였나)
문의드렸었고. 그때 안 된다고 하셨잖아요.
하여튼. 이런 현상 다른 분들은 겪은 적 없으신지요?
은근히 신경쓰이는데..ㅠ_ㅠ
