묻고게시판에 올린 파일을 바탕으로 몇가지 순수 노동(?)을 통하여
테스트한 결과 입니다.
우선, 본 첨부파일을 포인트캠에서 작업시
어프로치 정상으로 입혀지고 프로그램 이상없이 돌아갑니다.
(x캠에서도 정상으로 돌아갑니다.)
하지만.
만약 이 도형들을 체인컬러번경으로 색을 변환하거나,
또는 cera 같은 체인속성을 이용하는 명령어를 사용하려 한다면
문제점에 봉착하게 됩니다.
바로, 체인 속성이 먹히지를 않기 때문입니다.
1) 묻고게시판에 달린 답글을 참조하여
몇가지 테스트를 하였습니다.

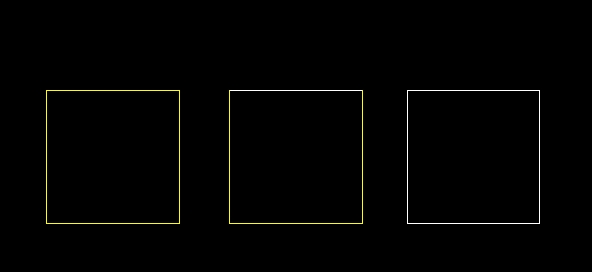

수많은 사각형을 그려놓고.
우선. 윗면과 아랫면은 평형하며 정확하게 5m의 길이를 가진 선분속성입니다.
그 다음, 좌측면과 우측면의 수직선분들은
그 길이를 5m가 못되게 하면서 체인속성을 테스트하였습니다.
예를 든다면.
4.9
4.99
4.999
~
4.99999999999999999
캐드 소숫점 자체의 속성때문인지. 다음과 같은 결과를 얻었습니다.
우선. 위와 같이 소숫점 한자리를 증가할 때마다, 체인으로 전체 컬러가 변화하는 범위를 테스트한 결과.
4.99999999999(11자리) 가 되면은. 비록 0.00000000001 (11) 이 떨어져 있어도
체인으로 전체 4면의 컬러가 바뀝니다.
즉, 소숫점 10째자리까지의 변화값은 인식해서 체인명령어에 적용이 되는 것입니다.
( 참고 : 우리가 일반적으로 캐드에서 di, id, li 같은 명령어로 어떤 객체의 속성값을 볼때
소숫점 8자리 까지 볼 수 없습니다..)
2) 4.9999999999(10) 선분 상태일 때,
도면최적화 명령
위의 사각을 그대로 사용합니다.
4.9999999999(10) 가 된다면..체인이 안 됩니다.
이걸, 체인이 되기 하기 위해서 도면최적화 명령 중 짧은 객체 연결 옵션에서
설정값을 어떻게 해주어야 하냐..라는 문제점.
결론적으로.
0.000000001(9) 로 설정했을 때, 끊김이 잡힙니다.
3) 실전응용
체인으로 색이 안 변한다는 건 이 선분이 위에 언급한 단위만큼 범위내에서
끊겨있다는 겁니다. 하지만, 그렇다고 nc출력이 안 되는건 아닙니다.
왜냐하면 nc출력은 어느정도 범위내에서 어떤 형상이
열려있거나 닫혀있어도 그려지기 때문입니다.

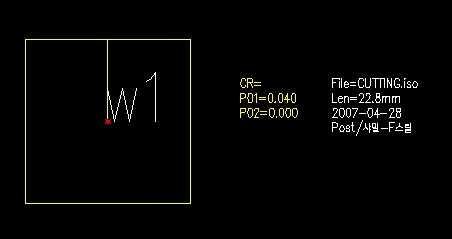

위 형상은 제가 그릴때 임의로 열린형상으로 그렸습니다.
위아래는 5.00000000
좌우선분은 4.998
입니다.
자, 그러면 얼마나 떨어져있으면 nc출력도 안 되는 것일까요?
정답은. 4.997 일때는 그려지지 않습니다.
하지만 4.997에서 0.0000000000001이라도 많아지면 출력가능합니다.
즉, 최대 0.003(정확하게는 0.0029999~) 까지는 객체가 열려있어도 nc출력이 가능하다는 것입니다.
반대의 경우는 어떨까요?
즉, 위아래는 5로 동일합니다.
만약 이번에는 좌우가 짧은게 아니라 길다면??????
이 역시, 위의 경우와 동일합니다.
객체가 5.003부터 열린형상이라고 메세지가 뜹니다.
종합해 보면.
-0.002999999~ 부터 +0.0029999999~ 까지의
범위내에서는 대략 0.006 범위내요.
이 범위내에서는 객체가 끊겨있던
열려있든 nc출력이 가능하다는 것입니다.
끊긴 형상은.. 정확하게 사각이 5x5 로 nc출력이 됩니다.
하지만, 선분이 오버되었을 땐?
다음과 같은 형식으로 nc출력이 될 수도 있습니다.
====================================
N0011 (W1-1)
/M60
G90
G92X0.Y0.
G10P16R0.040
M24
H20.
S2
G42G01X0.Y2.5
G01X2.5Y2.5
G01X2.5Y-2.5
G01X-2.5Y-2.5
G01X-2.5Y2.501
G01X-0.4Y2.5
M01(CHECK-CHIP)
G01X0.Y2.5
G01X0.25Y2.5
(CAUTION-CHECK AGAIN)
G40G01X0.Y1.5
N0012 (W1-2)
/G90
/G92X0.Y1.5
/G10P16R0.000
/M24
/H20.
/S7
/G41G01X0.Y2.5
/G01X-2.5Y2.5
/G01X-2.5Y-2.5
/G01X2.5Y-2.5
/G01X2.5Y2.501
/G01X0.Y2.5
/G01X-0.25Y2.5
/G40G01X0.Y1.5
(NEXT)
/M50
G00X0.Y0.
M28
/M35
M02
%
(CUT LENGTH=22.75)
=========================================
위쪽 사각 그림에서 윗면이 5.002 인 상태입니다.
즉, 중심에서 g42코드로 오른쪽으로 돌때,
왼쪽선분에 진입할때,,,선분이 5.002 이기에....y2.501으로 움직이는 현상이 발생합니다.
비록 0.001 범위이지만,
왼쪽 윗부분면은
극히 미비하게 사선으로 가공이 되는 결과입니다.
사실 오토캐드 환경에서 선분이 0.001이 더 길거나 짧은건 확대 축소하면
대반 표가 납니다. (0.0000000001 이라면..이야기가 달라지지만.)
어쨋든, 저는 이 기능을 추천합니다.
필렛0 기능으로 미리, 사전에 넘어온 데이터에서
끊기거나 긴 선분을 깔끔히 정리하는 습관(?)을 길러야 할 것 같습니다.
111.dwg
