KCO4 풀이입니다.

글쓴이 : 에스텍 날짜 : 2007-05-01 (화) 15:10 조회 : 2357

직선부 끝점에서 양 구배로와 만나는 점에서 위로 끌어올렸습니다.

맞는지 모르겠습니닷.

아니.

이건 맞다고 생각합니다. ㅠ_ㅠ

근데,

좌우측으로 회전된 변밀같은 경우에..

평면도 좌측면도만 가지고

우째해야하지요.

직선부나 어디서 선을 그어올리면

만나는 것 같기도 한데.

뭔가 찝찝합니다.

에스텍

2007-05-01 (화) 15:10

웬지..자주묻는질문 게시판엔 답글 달면 안 될 것 같아서

여기 올려봅니다.ㅎㅎ

관리자

2007-05-01 (화) 16:51

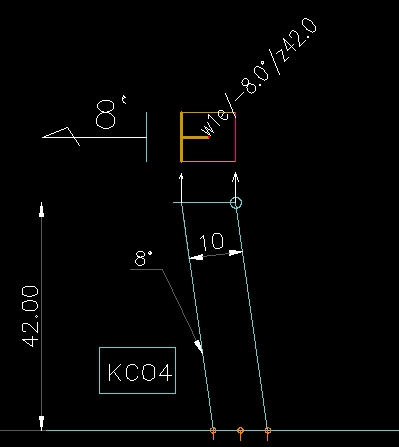

<과제>도면은 프로그래밍하는 것도 중요하지만
설계자의 설계패턴(도면표현방식)을 이해하는 것도 중요하다고 생각되어 도면을 올려봤습니다.

1) <밀핀번호>를 참고하고
2) 원(CIRCLE)이 의미하는 내용
3) 정면도, 우측면도에서는 밀핀각도와 밀핀폭을 나타내고 있습니다.

좀 독특하면서도 쉽게(?) 설계된 도면같습니다.
