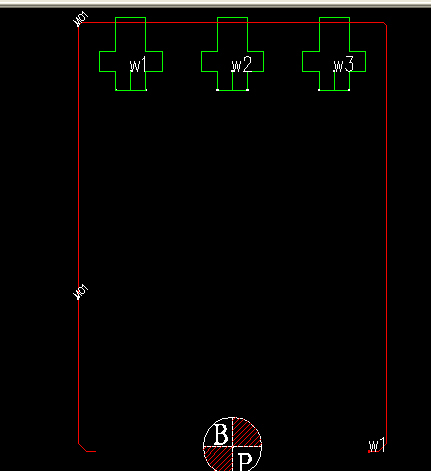

그림과 같이 형상을 작도후에.
급해서, 우선 형상 1.2.3 을 먼저 가공해야 해서. 테두리는 나중에 출력하기로 하고.
(테두리는 공차때문에 이리저리 손볼께 쫌 있어서)
안쪽 형상 1.2.3 을 출력 후.
바깥쪽 열린형상만 따로 출력할려고.
MO1지점 지정해주고.
NC출력에서 베이스포인트와 우측하단의 열린형상 W1만 박스로 잡아서
(전체를 박스잡으면 상단 형상 3개도 같이 출력되니깐..)
(또는 지금 같은 경우는 W1이 중첩되므로 오류가 뜨던가.)
NC출력하면 중간정지점 2개가 NC파일에 포함이 되지를 않습니다.
몇번하다가 왜 이러나 싶었는데.
NC출력시 BOX로 잡을 때.
MO1점들이 박스안에 포함되어야 합니다.
(나만 몰랐던 건가 ㅠ_ㅠ)
하여튼. 이럴 경우에는.
당황하지 말고.
NC 출력시에
다중선택[M] 으로
베이스포인트와 우측하단의 W1을 잡고
또
좌측의 MO1점들을 한번 더 잡아주면
무사히 출력됩니당.
또는!
123 을 이용하여
기존 형상가공정보 W1,W2,W3을 삭제하여도 괜찮겠습니당~
NC출력할 땐.
베이스포인트와 어프로치포인트만 잡으면 괜찮을 줄 알았는뎅,
M01과 같은 경우는
그 점도 같이 잡아주어야 한다는걸 알았습니당~
혹. 모르셨던 분들 계시면 도움이 되었기를~
==============================================================
덧1.
지금 형상 3개를 보면은 하단 모서리마도 포인트가 찍혀있는게 보일껍니당.
지금 그 부분만 코너처리가 들어가야 하는 부분인데.
(R-0.1로. 다른 부분은 코너없이.)
지금 같은 경우에.
컬러설정에서 미리 코너제어 R- 처리로 하면은
전체가 코너가 들어가니깐 안 되고.
그렇다고 그걸 체크해놓고.
지난번에 배운 G04기능을 이용하여(문의게시판 참고) 할려니깐.
수많은 점들을 하나하나 지정해주어야 하고.
그래서, 저는 그냥 NC 출력하고 난 다음에
해당 코너 G01명령어 뒤에(미리 찍어둔 PO를 참고하여) 수동으로 입력하였는데요.
이럴 경우에,
저의 방법(가장 기본적인) 말고
좀더 창의적인 방법이 있으신분들은
리플 부탁드려요~~~~~~~~
(고요속의 메아리 ㅠ-ㅠ)
덧2.
참. 그게.
캐드에서..왜 파일을 새로 작성하기 하면...챔버에서 거리 설정해놓은게 원 상태로 되는지 ㅠ_ㅠ
지금 위 같은 경우에 각 모서리마다 C0.3인데..
도면을 닫았다가 새로 작성할때마다.
그전에 나는 0.3으로 작업햇음에도 캐드에서는 D거리가 10.0으로 계속 다시 원상태로 바뀌는지.
그럴때마다 다시 지정해주어야하고..마지막 작업할 때로 설정되어 있으면 좋겠는데.
혹, 캐드 잘 하시는 분 아시는가요?
