[공통] 부분테이퍼 부분옵셋 가공

글쓴이 : 관리자 날짜 : 2007-04-14 (토) 01:40 조회 : 4040

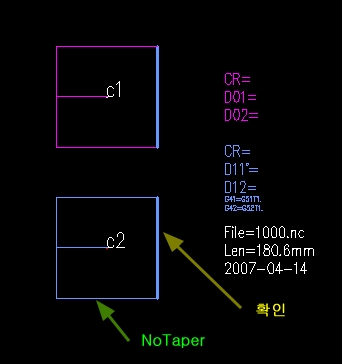

위의

<1번> 형상은 부분옵셋과 부분테이퍼가 동시에 들어간 예제이고,

<2번> 형상은 부분테이퍼만 만들어간 예제입니다.

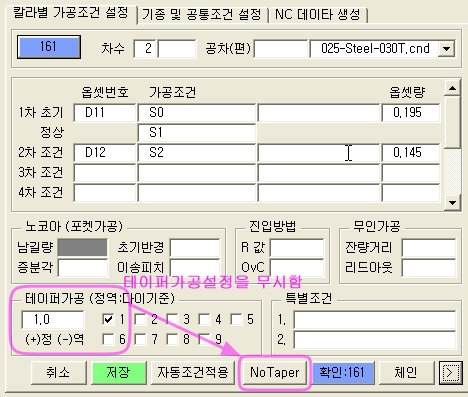

이것은 아래그림과 같이 [칼라별 가공조건설정] 창에서 <확인>버튼과 <NoTaper>버튼을 사용하면 된다.

<NoTaper>버튼은 테이퍼가공 조건을 적용하지 않는다.

테이퍼가공 부분과 스트레이트 가공은 선두께로 구분이 된다.

부분테이퍼와 옵셋을 사용하면 사이드컷팅, 노칭 등의 가공을 쉽게 할 수 있다.

아래 그림처럼 일직선 상에서 옵셋이나 테이퍼가 변경되면,

포인트캠에서는 자동으로 직각으로 꺾이어 가공되도록 NC파일이 생성된다.

관리자

2007-04-14 (토) 10:38

의외로 모르는 분이 많아 자료올렸습니다.
매뉴얼이 부실해서겠죠?
