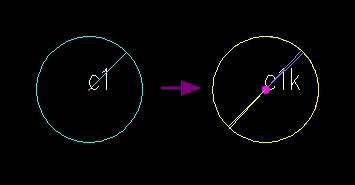

원 가공시 어프로치(리드인,진입)가 회전되면서 가공하는 방법



::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::



(방법1) 칼라별 조건 설정 > 패턴 > K

           이 방법은 사각형이나 일반형상도 회전되므로 권장하지 않음

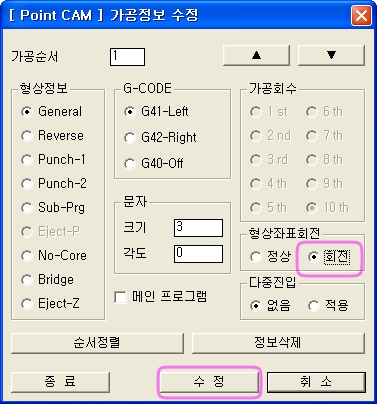

(방법2) [ 가공정보수정 ] 에서 형상들을 선택후 <형상좌표회전> <회전> <수정>



(방법3) 원은 항상 회전가공으로 하려면
           포인트캠 > 포인트캠셋팅 > 기종설정-가공방향-캠모듈 >
           [6312] ;; 원어프로치 1=좌표회전
            1

로 설정하시면 됩니다.

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::



[ 권장사항 ]

(방법3)을 설정하여 원은 항상 회전가공하고,

필요에 따라 (방법2)를 사용하여 회전가공을 원하는 형상만 선택한다.
