[포인트캠] 원-사각-상하이형

글쓴이 : 관리자 날짜 : 2012-02-10 (금) 11:39 조회 : 3569

원-사각-상하이형.dwg (32.8K), Down : 23, 2012-02-10 11:47:28

원_사각_상하이형.avi (4.7M), Down : 30, 2012-02-10 21:22:18

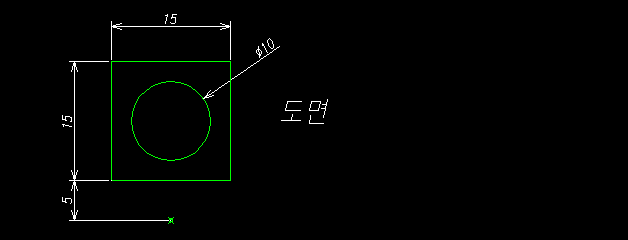

1. 도형

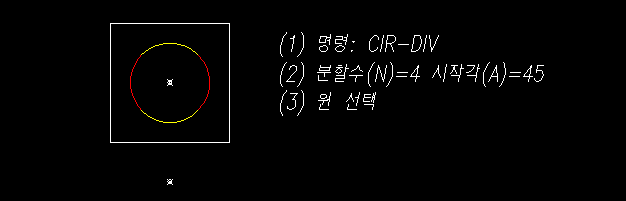

2. 원 분할 (명령:CIR-DIV)

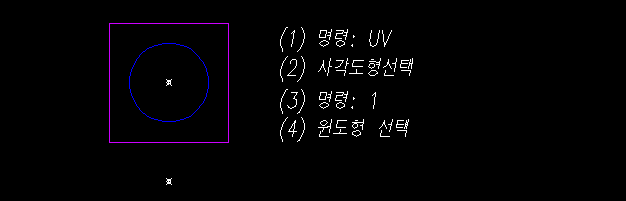

3. 컬러변경

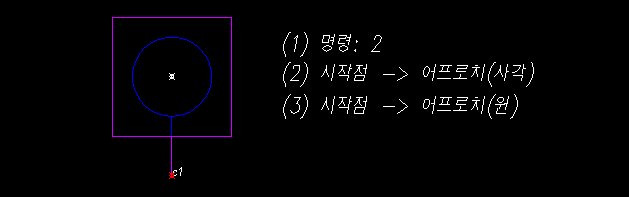

4. 어프로치

시작점에서 가까운 형상 먼저, 멀리있는 형상 나중에 어프로치

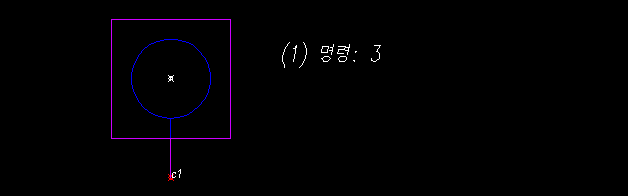

5. NC데이터생성

청색 = 프로그램평면(Z1,TP,J,W,Z)
보라색 = 보조평면(Z5, TN, I, R)

관리자

2012-02-10 (금) 21:53

동영상도 올렸습니다

에스텍

2012-02-11 (토) 11:33

감사합니다.

관리자

2012-02-13 (월) 16:01

원-별-상하이형.dwg (20.1K), Down : 30, 2012-02-13 16:22:21

< 원-별-상하이형에 도전해 보세요 >

관리자

2012-09-03 (월) 12:39

가공후 취출가능

관리자

2012-02-13 (월) 16:08

위 그림의 문제점은 무엇일까요?
(이 도형으로 가공하면안됩니다. 문제점만 생각해 보세요)

관리자

2012-09-03 (월) 12:39

가공후 취출불가

냠냠뚜압

2012-05-02 (수) 21:35

분할면수가 맞지 않아서??????

냠냠뚜압

2012-05-03 (목) 10:09

그냥 터진거구나....

관리자

2012-05-03 (목) 12:03

가공후 제품을 취출할 수가 없습니다,.

에스텍

2012-09-07 (금) 18:45

ㅎㅎㅎㅎ
