[기타] 물캡 간섭여부 확인하는 방법 |
|
글쓴이 :
관리자
날짜 : 2012-07-14 (토) 09:03
조회 : 4301
  |
 1. 각도로 계산하는 방법
물캡파이 = (SIN 각도) * Z4 * 2 + 와이어경
[ 계산 예 ]
(SIN 7) * 12 * 2 + 0.25 = 3.17486 (4파이 물캡 사용가능)
(△Z3 와 Z4 중에서 큰 값으로 계산함)
2. 가공거리와 두께로 계산하는 경우
각도 = TAN-1 (가공거리 / 두께)
물캡파이 = (SIN 각도) * Z4 * 2 + 와이어경
[계산 예]
각도 = TAN-1 (6.08 / 35) = 9.85도
물캡파이 = (SIN 9.85) * 12 * 2 + 0.25 =4.36 (4파이 물캡사용 불가)
(주의)
1. △Z3 와 Z4 중에서 큰 값으로 계산함
2. 가공물의 최대 각도부위를 찾아서 계산함.

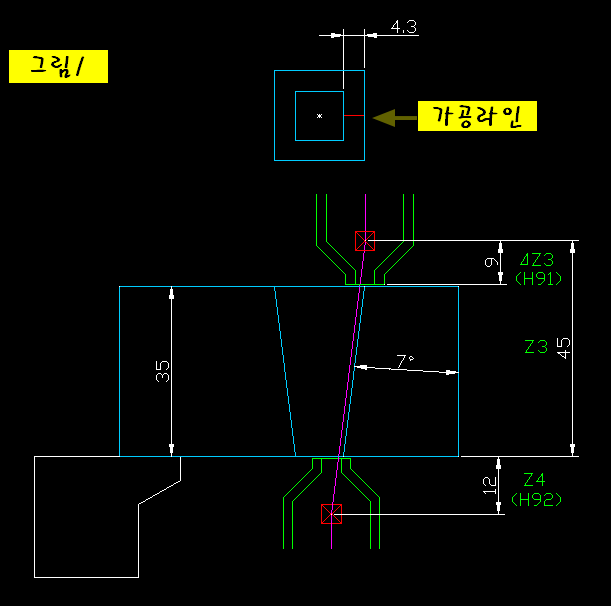

위 그림1과 그림2는 같은 도형인데,
변부위가공에는 문제가 없으나, 코너부 가공시 물캡 간섭이 일어납니다.
|
