[포인트캠] [Tip] 외곽1차 입자 무인가공 방법

글쓴이 : 관리자 날짜 : 2012-08-08 (수) 10:47 조회 : 3519

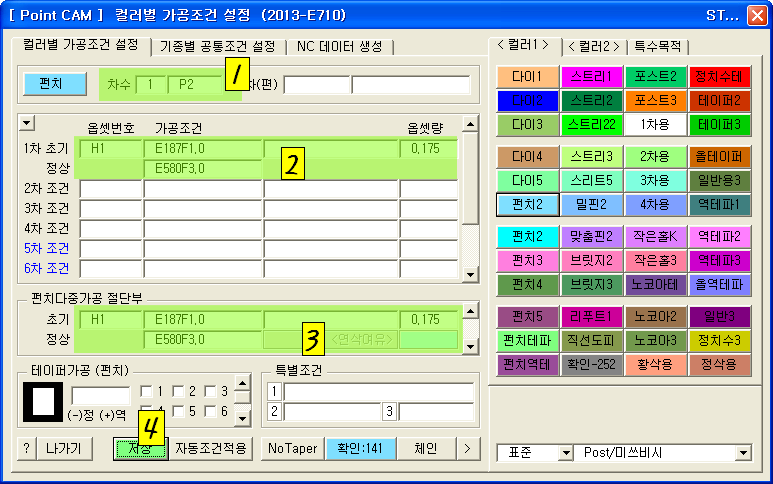

1. 펀치외곽의 <컬러별 가공조건 설정>에서

    (1) 차수 : 1 패턴 : P2  or P3
   (2) 조건설정
   (3) 절단부 조건설정
   (4) 저장 or 확인

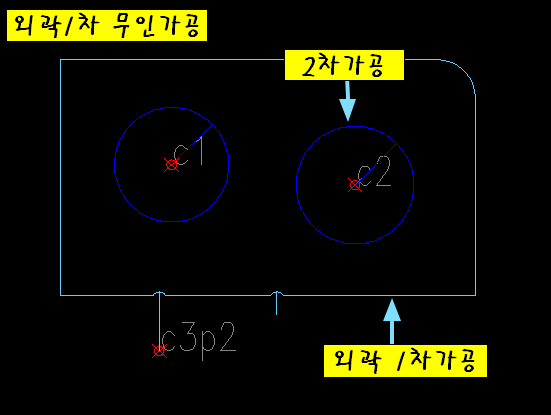

2. <펀치다중>으로 어프로치 한 다음

또는

클릭후 P 엔터

3, 무인가공

관리자 님의 자주묻는질문 최신글 [더보기]

에스텍

2012-08-08 (수) 23:02

P2 P3 는 어떤의미지용?
잘 사용을 안 하다보니. 또 헷갈리네요 ㅠ

관리자

2012-08-09 (목) 07:31

P2, P3 은 아지비전용으로 개발된 기능입니다.
아지비전에서는 가공차수를 조건에서 설정하기 때문에
가공조건의 차수가 홀수인지 짝수인지 표시하는 것 입니다.
홀짝에 따라 절단부의 가공방향이 결정됩니다.

이 기능을 응용하여
다른 장비에서는 펀치1차의 무인가공으로 사용할 수 있습니다.
