[CAM] 브릿지 가공 관련?

글쓴이 : 알면서 날짜 : 2011-05-04 (수) 13:29 조회 : 3372

수고하십니다..
포캠은 쓰면 쓸수록.. 편한점이 많습니다.
제가 많은게 부족해서.. 그렇지만...^^;;
기능 들만 정확하게 숙지 한다면.. 정말 막강한.. 프로그램인것 같습니다..

질문 드립니다..
브릿지 가공에 대한 정보가 부족해서..

질문1.
브릿지 가공시 띠부분을 정삭할때 BB 를 입력하면되는거죠
그럼 띠부분 정삭 옵셋은 어떻게 입력해야 하나요
캠에서는 1차 조건만 입력 할수 있게 나와서..

텍스트편집창에서 수정을 해주어야 하는건지 아님 방법이 따로 있는건지 알고 싶습니다.

가공예는 아래 그림과 같습니다.

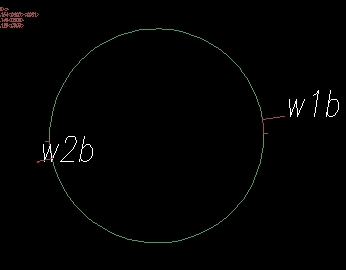

(가공도면)

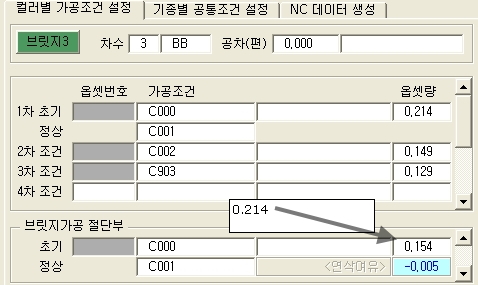

조건설정 화면

offset

텍스트 편집창

H004 = 154 로 나와 있습니다. 이것을 수동으로 알맞게 수정해야 하는건지요?
아님 캠에서 자동으로 설정하는 방법이 있는건지요?

질문 2.
띠가 2개 일때 하나는 정삭 마지막은 황삭만 가공할때?
(띠가 여러개일때도 마지막은 황삭 나머지는 정삭)

이럴경우 작업자가 수동으로 옵셋조정해가면 1차만 돌려야 하는건지요.. 아님..
캠에서 설정할수 있는 방법이 있는건지요?

이상 입니다...

알면서 님의 자주묻는질문 최신글 [더보기]

[2011-05-04] 조건설정 창 질문 입니다. +8

kinsoo74

2011-05-04 (수) 13:53

전 B로주로 사용 BB로 잘 하지는 안는데 컷트 옵셋을 바꿔주면 되지 않을까요

제 짧은소견으로는

태그부위 첫번째 구간은 정삭

두번재 구간은 황삭돌면 금형이 떨어지니깐 황삭

알면서

2011-05-04 (수) 14:56

위에 말씀해 주신것처럼 하면
H001, H002, H003 (공차:정치수 H214, H149, H129)은 형상 3차 옵셋으로 설정되고요 이건 이상없고요

H004 , H005, H006 이건 브릿지띠 부분인데
여기서
띠 부분은 -0.005 정도의 갭을 주고 싶은데
연삭여유 부에 -0.005를 하면
H004 = 0.154 로 표현되고
H005 = 0.149
H006 = 0.129 로 표현됩니다.

즉 H004 는 -0.005 가 적용된 1차 조건의 옵셋이 나오고
    H005, H006은 그냥 정치수 2차, 3차 옵셋이 나오고 있습니다.

그래서 이걸 자동으로 캠에서 나올수 있게 할수 있는 방법
텍스트편집창에서 수동으로 수정 않하고 할수 있는 방법을 찾고 있습니다.. ^^;;

또한 텍스트편집창에서
H004 = 210
H005 = 144
H006 = 129   이렇게 (편) -0.005 를 적용한 후 1번 브릿지띠는 정삭 2번 브릿지띠는 황삭 가공할때

2번 띠는 그냥 위 옵셋으로 황삭(1차)만 할경우 옵셋은 210으로 가공되어 + 로 가공되잖아요.. 돌출되게..
그럼 이것도 문제 잖아요.. 그래서 이런것들을 해결 할수 있는
쉬운 방법을 찾고 있습니다..

kinsoo74

2011-05-04 (수) 15:35

편집해야 될듯

원하시는 답변을 못드려 죄송 ~~~

알면서

2011-05-04 (수) 16:18

감사합니다...
앞으로 많은 가르침 부탁 드립니다..

관리자

2011-05-05 (목) 05:58

답변 감사합니다.......

알면서

2011-05-04 (수) 16:18

관리자님이 짠 하고 나타 나 주셔야.. 해결 될것 같은데..

관리자 님.. 답변좀 주세요..

오늘은 많이 바쁘신가요?

관리자

2011-05-05 (목) 06:00

참 좋은 질문해 주셔서
어떤 해답을 드려야하니 고민중이었습니당~~~~

관리자

2011-05-05 (목) 03:52

다른 분들도 궁금해 하실 것 같은 질문이라서
게시물 이동하지 않았습니다.
