[CAM] PRESS 노칭부 부분테이퍼 작업시 주의할 점

글쓴이 : 관리자 날짜 : 2011-06-24 (금) 13:21 조회 : 3676

notching.dwg (104.0K), Down : 17, 2011-06-24 13:21:55

위 그림(도면첨부)에서 잘못된 부분을 확인해 보세요.

위와 같이 프로그램되면
일부기종에서는 에러가 나는 경우도 있습니다.

또한 일부기종에서는 에러메시지 없이 가공은 되지만
금형을 뒤집어 놓고 보면 테이퍼부위(적색)와 스트레이트R부위가
이상하게 꼬여 보기도 좋지 않습니다.

금형을 아름답게 가공하려면 어떻게 해야 할까요?

관리자 님의 자주묻는질문 최신글 [더보기]

칼롱이

2011-06-24 (금) 17:29

R끝점까지.. 테이퍼.. 가공을하지 않고.. R끝점보다.. 한.1mm정도. 지나서.. 테이퍼.가공을.. 하면.. 자연스럽게.. 가공됩니다.....

관리자

2011-06-24 (금) 18:22

칼롱이님이 정확히 설명해 주셨네요.

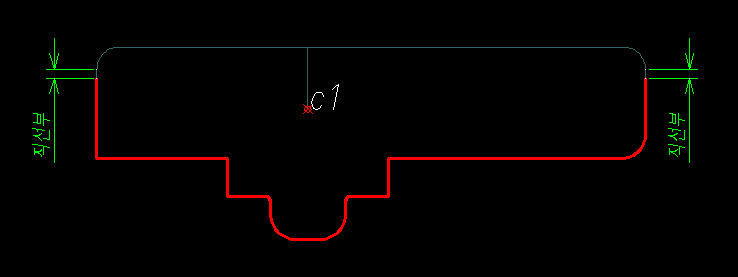

위 그림처럼 직선부가 있으면 금형을 뒤집어 봐도
이쁘게 나옵니다.

직선부의 거리는 0.05 이상이면 됩니다.

도토리 선물 보냈습니다.

쏠저님

2011-07-29 (금) 23:12

PG 서는 잘돌아가는데 가공에서는 애라가 뜨네여 자세한 프로그램 볼수잇을까여??

ㅇㅇ

2011-06-26 (일) 12:57

좋은 내용 감사합니다 항상 잘 배우고 있습니다

칼롱이

2011-06-28 (화) 16:00

관리자님.. 감사합니다. 근데.. 우수회원자료좀.. 볼수있게.. 등업좀해주세요...

관리자

2011-06-28 (화) 16:16

등업했습니다.

sss

2011-07-01 (금) 13:29

또한가지 배우고 갑니다.. 우수회원수가 늘면서 와이어에대한 지식도 많이올라오네요~

용기

2023-04-01 (토) 10:57

최고입니다. 감사합니다
