[포인트캠] 도면상 각도를 어떻게 처리하면 좋을까요 도와주십시오

글쓴이 : wirekoc 날짜 : 2017-05-25 (목) 10:32 조회 : 3136

#2 DIE-B-K1.dwg (151.6K), Down : 7, 2017-05-25 10:32:00

업체에서 도면상 기어 랜드부 뒤로 전둘래 3도 각도를 넣어달라는데 이부분을 어떻게 작업해야 될지

난감해 하고있습니다 이틀째 고민중인데 와이어커팅기에서 프로그램이 돌아가질 않네요

업체 담당자는 도면대로 해달라고만하고 알아서 해달라는데 상하이형인지 치형형상이 어떻게 되는건지

정확하게 말을 못하네요 도면상에 전둘래라고 되어있지만 각도가 커서 전둘래는 안들어가던데

이부분을 어떻게 처리하면 좋을지 아시는분 있으면 도움좀 주십시오...

기어 데이터는

모듈 2.25
잇수 16
압력각 20
걸치기 16.47

이것밖에 없습니다...

wirekoc 님의 묻고답하기 최신글 [더보기]

[2016-08-11] 기어가 생각한데로 그려지지가 않아서 문의 드립니다... +5

관리자

2017-05-26 (금) 09:38

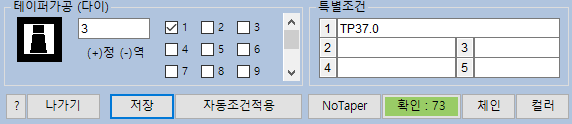

TP37.0 은 기계에서 입력해도 됩니다.

실수하지 않게 프로그램 후에 지우세요.

그리고 지그 사용하는 경우는 지그 두께만큼 더해 줘야합니다.

wirekoc

2017-05-26 (금) 13:57

답글 감사합니다...

허나 답변은 일반 정테이퍼 가공시 쓰는 프로그램 아닌지요?

일반 정테이퍼 가공이 아니라 치형 하나하나 테이퍼가 모두 적용이 되어야 됩니다

치대, 치저, 기어 옆측면모두 3도가 들어가야 되서요... 그렇게 적용할려니 프로그램이 꼬여서

상하이형으로 되는건지 아니면 와이어커팅으로는 불가능한 작업인지 다시 문의 드립니다...

관리자

2017-05-26 (금) 17:58

R 부위의 상부에서는 꼬일수 있습니다.

그러나 하부에서는 꼬이지 않을 것 같습니다.

1차에서 테이터 가공후 2,3차에서 랜드부 가공하면 제품에 이상이 없을 듯 합니다.

만약 의심이 된다면 샘플로 잇수 두 정도 그려서 테스트 가공해 보세요.

wirekoc

2017-05-27 (토) 08:39

네... 감사합니다...
