질문내용은
R값이 변해도

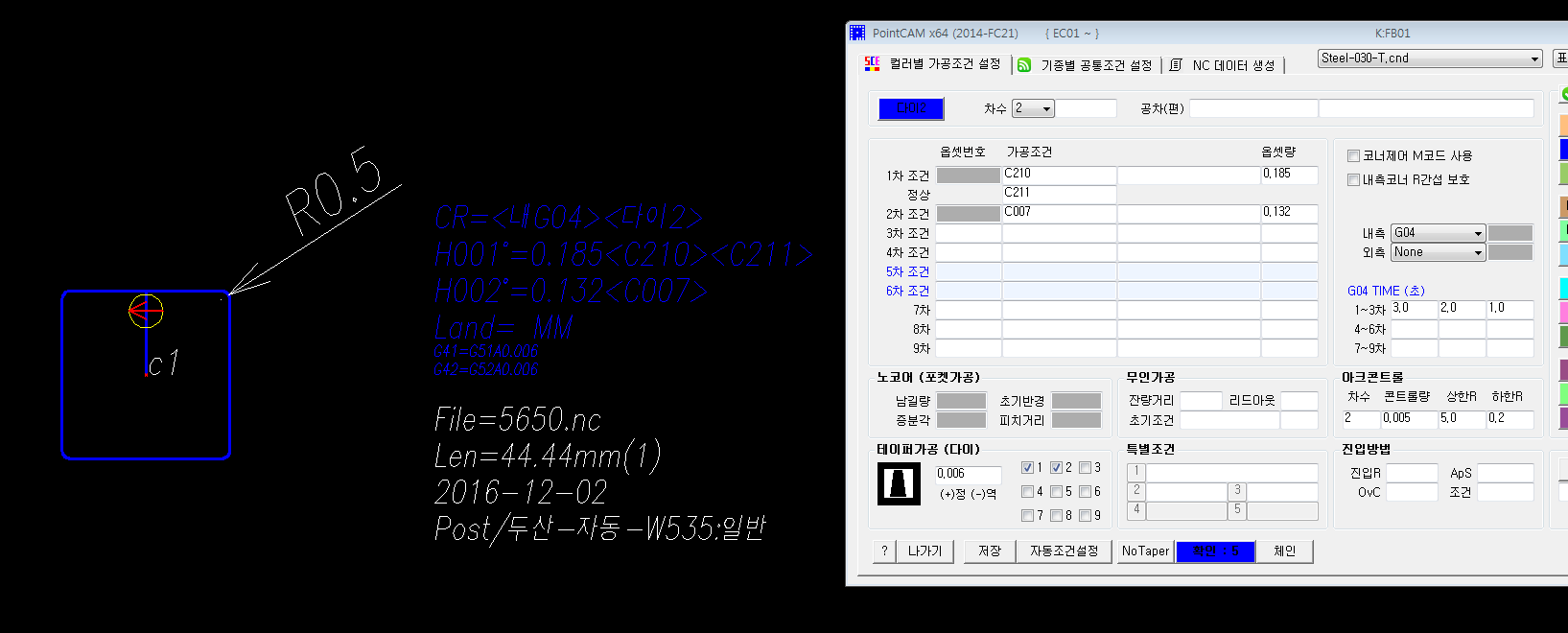

아크컨트롤 설정은 첫번째(차수): 3 두번째(컨틀롤량):0.005 셋번째(상한):0.5 네번째(하한):0.2
이렇게 넣어주면되는건가요?
삭제된 것이 아니고 글을 비밀글 게시판으로 옮겼습니다.
여기 게시판에서는
누구나 볼수 있고 서로가 정보를 공유하기 위해서입니다.
설정량은
1. 기계에서 얼마만큼의 문제가 있는지
2. 가공하시는 제품이 얼마만큼의 오차를 허용하느냐
에 따라서 다릅니다.
설정한 후애 캐드에서 경로를 확인해 보세요.
원하는 만큼 아크가 제어되는지?
상한R이 0.5이면
0.5R 이하만 제어한다는 것입니다.
설정값이 너무 작은 거 같습니다.
5.0 정도는 되어야 할 것 같습니다.
감사합니다
상한R 값이 5.0 이면 R값이5까지 아크컨트롤 기능이 적용된다는말인가요?
그럼 하한R 값이 0.2 이면 0.2 미만 R값은 아크컨틀로 기능이 적용되지않는다는거네요 ?

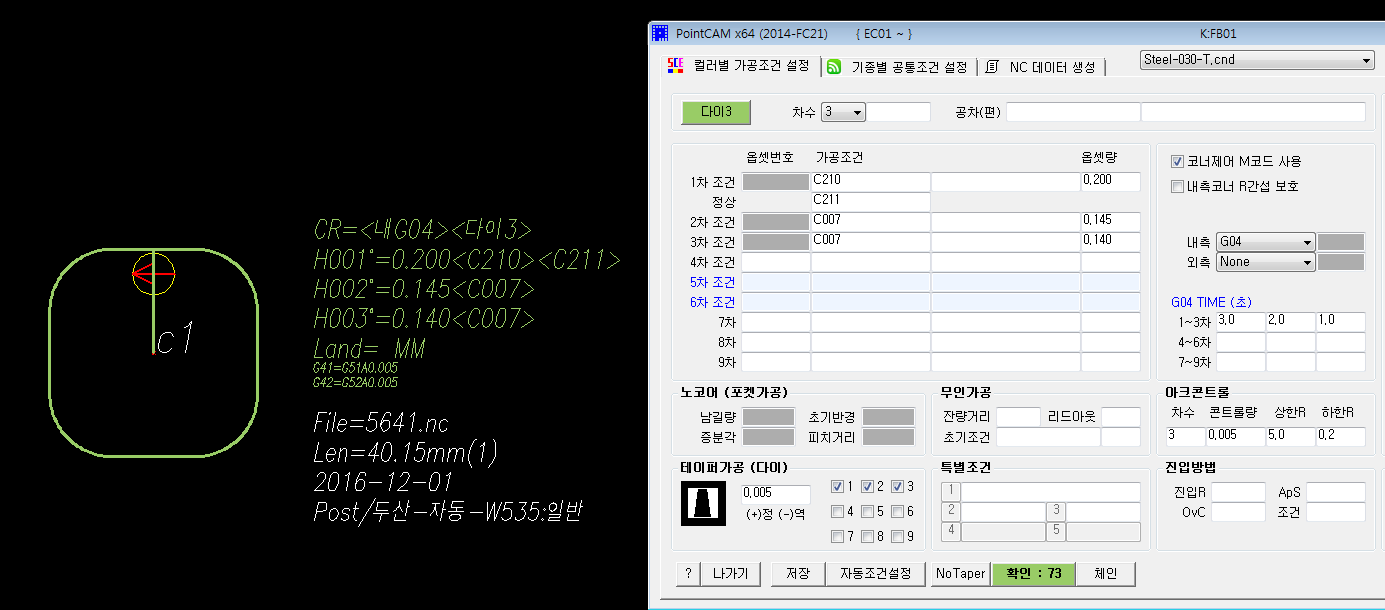

이렇게 아크컨트롤 기능 설정해놓고 NC데이터를 뽑았는데 어디 부분에 아크컨트롤기능 적용되는지 ....모르겠습니다
"(5642)""(CUT LENGTH = 40.15)""""H000= +00000000""H001= +00000200 H002= +00000145 H003= +00000140""G59G92X0.Y0.Z0.""G54""M00""N0011 (W1-1)""G29""T84""C210""G90""G92 X0. Y0.""G41 G51A0.H000G01 X0. Y5.""A0.005""H001""C211""G01 X-2. Y5.""G03 X-5. Y2. I0. J-3. (R3.)""G01 X-5. Y-2.""G03 X-2. Y-5. I3. J0. (R3.)""G01 X2. Y-5.""G03 X5. Y-2. I0. J3. (R3.)""G01 X5. Y2.""G03 X2. Y5. I-3. J0. (R3.)""G01 X0.5 Y5.""M00""G01 X0. Y5.""G01 X-0.3 Y5.""G40 G50 A0.H000G01 X0. Y0.""N0012 (W1-2)""G29""T85""C007""G90""G92 X0. Y0.""G42 G52A0.H000G01 X0. Y5.""A0.005""H002""G01 X2. Y5.""G02 X5. Y2. I0. J-3. (R3.)""G01 X5. Y-2.""G02 X2. Y-5. I-3. J0. (R3.)""G01 X-2. Y-5.""G02 X-5. Y-2. I0. J3. (R3.)""G01 X-5. Y2.""G02 X-2. Y5. I3. J0. (R3.)""G01 X0. Y5.""G40 G50 A0.H000G01 X0. Y0.""N0013 (W1-3)""G29""T85""C007""G90""G92 X0. Y0.""G41 G51A0.H000G01 X0. Y5.""A0.005""H003""G01 X-2. Y5.""G03 X-5. Y2. I0. J-3. (R3.)""G01 X-5. Y-2.""G03 X-2. Y-5. I3. J0. (R3.)""G01 X2. Y-5.""G03 X5. Y-2. I0. J3. (R3.)""G01 X5. Y2.""G03 X2. Y5. I-3. J0. (R3.)""G01 X0. Y5.""G40 G50 A0.H000G01 X0. Y0.""M00""M00""M02""%"
아크콘트롤이 적용되지 않았습니다.
이유는 테이퍼가 들어갔기 때문입니다.
테이퍼가 들어간 경우에도 <아크콘트롤>을 제어하려면
<포인트캠셋팅><NC파일출력조건>
[2034] ;;각도에서 아크콘트롤: 1=적용1
로 설정해야 합니다.

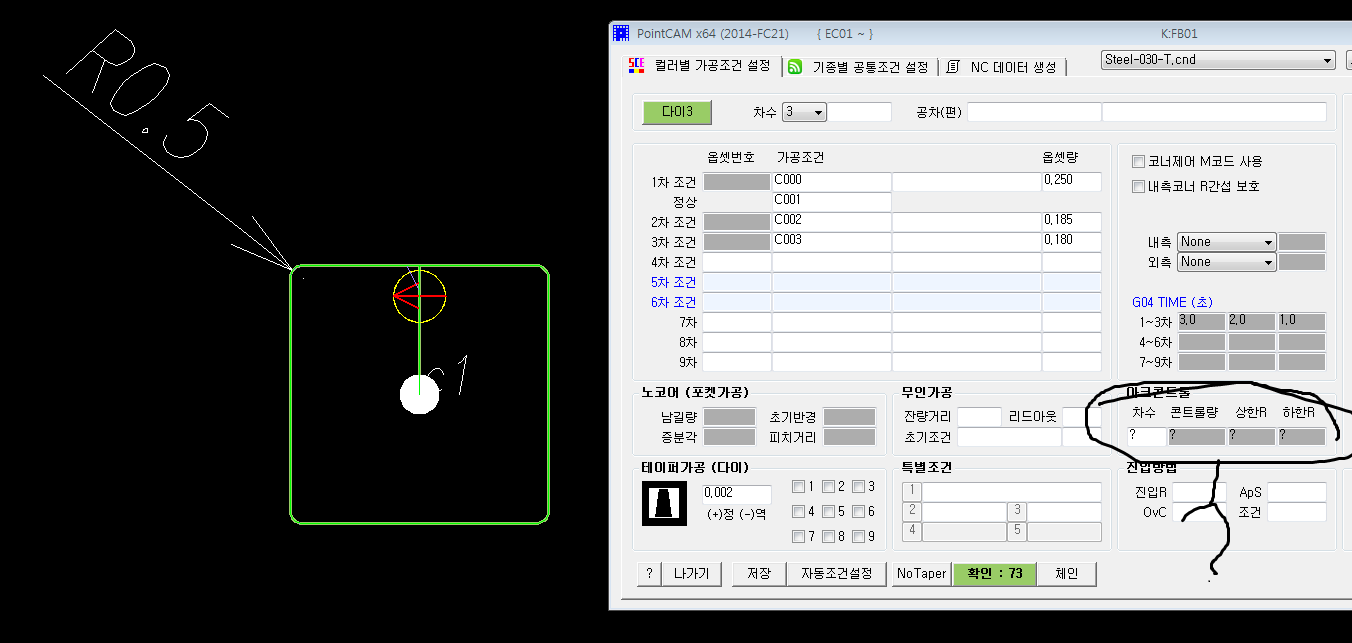

알려주신대로 하니까 아크컨트롤이 적용되네요 근데여기서 의문점은 콘트롤량 0.005 넣어는데
왜 0.49 되나요??? 0.51 되야지 R값이 크게나오는거아닌가요 ?
