명령: DIMLFAC
DIMLFAC에 대한 새 값 입력 <1.0000>: 1


위와 같이 설정하세요.

그럼 캐드상에서 스케일값이 얼마로 설정되였는지 확인할려면 어떻게 해야 되나요?

똑 같습니다.

명령: DIMLFAC   해보면
DIMLFAC에 대한 새 값 입력 <0.5>:   1 이 아닌 값이 나옵니다.

그런데 아래와 같이
한 도면에서 DIMLFAC 값을 다르게 적용할 수도 있습니다.
상세도-A 에는 2/1
상세도-B 에는 4/1

DIMLFAC 과 상관없이 거리를 확인하면
명령: DIST
로 하시면 됩니다.

포인트캠 기능에서
도형의 크기외 치수가 일치하지 않는 곳을 검색할 수 있습니다.

명령: PCAM:CheckErrorDimension

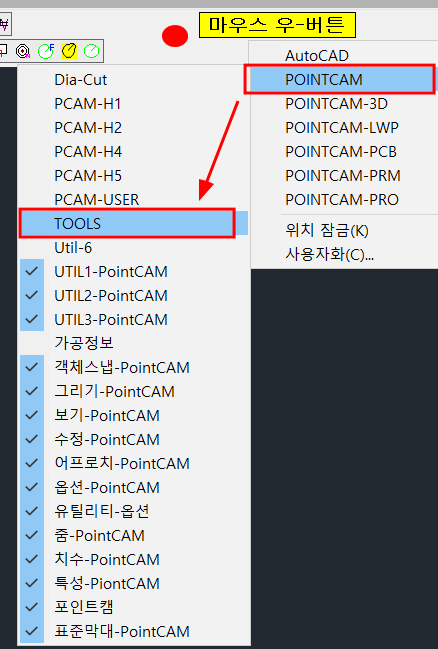

아이콘은 PointCAM -> TOOLS
에 있습니다.

윗에서 말씀하신 아이콘은 어디에 있다는 뜻이죠

찾는 경로를 다시 말씀해주세요 부탁합니다.

감사함니다
