그래픽이  반대로 나옵니다 ... 저가 잘못알고있는거같은데 tp0으로 놓고 각도를 +쪽으로 주면 / 이렇게 각도가 틀어져서 도는게 맞지않나요 ?

파일 수정해서 다시 올렸습니다  기계상에서 저렇게 그림이 뜹니다 .저렇게뜨는게 맞는건가요 ...이해가 도무지 가지않습니다 .ㅜ.ㅜ

사각형 10x10다이로 딸경우 각도2 t프로그램0 일때 정상적으로 그래픽뜨고

펀치나 열린형상때는 반대로 가네요

 Drawing1.dwg (45.8K), Down : 6, 2014-12-10 20:45:48

제가 궁금한게 바닥으로 갔을때 +,- 구분입니다 ㅜㅜ 제가 생각하는게 틀리는거같아서 어떻게 구분하는지 알고싶습니다 파일올립니다 .

워크 넣어줘야해요 근데 저희기계는 안넣어도 뜨긴합니다 .소딕은안되는데 두산535기계는떠요





포인트캠에서 각도 설정시

[+]각은 남자 (와이어를 발로 차고)
[-]각은 여자 (와이어를 손으로 밀고)

입니다.

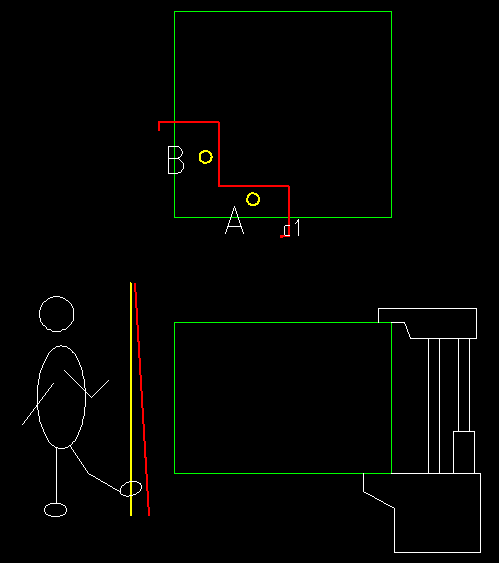

[+]각인 경우
위 그림 A, B 부위에서 가공면쪽으로 와이어를 발로 찼다고 보면됩니다.

와 이해하기 쉽게 알려주세요 ~감사합니다 ^^ 다이랑 펀치때문에 달라는걸 확실하게 알았습니다!
