[포인트캠] 와이어 펀치 가공 질문좀 할게요

글쓴이 : Syaki 날짜 : 2013-09-12 (목) 09:14 조회 : 2865

보시는 바와 같이 4개의 형상 펀치를 가공해야 할 경우 기존의 비어있는 공간에서 와이어 스타트 하여 3차를 돈후 절단선이 있는 부분에서 절단이 되게 하는 프로그램을 해야하는데 할줄 몰라 이렇게 글올립니다.
가공은 열린형상 가공으로 해야 할거 같아서 그렇게 하였는데 가공조건입력을 어떻게 해야하는지 모르겠습니다.. ㅠ
혹시 이런방법으로 가공하는법을 알고 계신다면 꼭좀 알려주세요....

ps.맨위 사진은 마이캠에서의 펀치가공방식

Syaki 님의 묻고답하기 최신글 [더보기]

관리자

2013-09-12 (목) 11:39

펀치연결가공.dwg (30.8K), Down : 17, 2013-09-12 11:39:46

마이캠에서 했던 방식대로 하면 되는데요,

다만

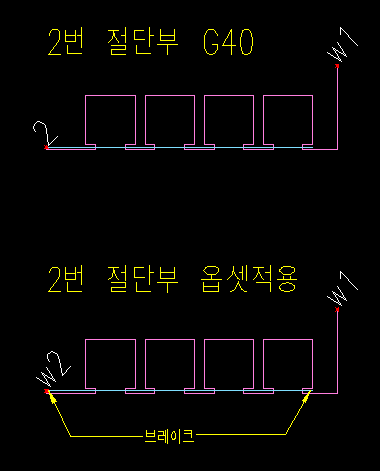

2번 절단부 가공시 G40으로 자르면 선하나로 되지만,

옵셋을 적용하는 경우는 선두와 후미에 부분에
대략 0.5 정도 선을 짤라야(브레이크) 합니다.

첨부도면 참조해 보세요.

Syaki

2013-10-16 (수) 11:03

어프로치 그리는 방법좀 알려주셧으면 좋겠습니다.

참고도면보고 다시 그려보려해도 할줄을 모르겠어서 ㅠ

관리자

2013-10-17 (목) 09:51

[ 방법 1 ]

1. LINE 작도 (명령:L)
2. 가공정보 입력 (명령:123)

[ 방법 2 ]

1. 어프로치 (명령: 2)
2. 시작점 지정
3. 라인 끝점 지정
4. 방향지정
