[포인트캠] 변형밀핀 (부분테이퍼 프로그램)

글쓴이 : 롤롤 날짜 : 2013-07-12 (금) 12:01 조회 : 2847

1.dwg (602.8K), Down : 13, 2013-07-12 12:01:28

부분테이퍼와 스트레이트를 이용해서 짜는방법을 알고싶습니다 .
(프로그램이 두개가 나옴)
이후 다른방법도 알려주시면 좋겠습니다.
제일 쓰기 좋은 프로그램짜는방법추천해주세요!!!(변형밀핀)

파일 상에 저렇게 부분테이퍼와 스트레이트 부분을 나눠서
짰는데요. 에러가 많이 나오더라고요 (윗면기준)

형상부가 겹처서 브레이크를 2개이상 주어야한다는 경고가 나오고
꼬리 리턴이없다고 나오는데 ..이러한 문제를 보완할수있게 프로그램을
짜는 방법점 알려주세요!!!!

롤롤 님의 묻고답하기 최신글 [더보기]

관리자

2013-07-15 (월) 08:24

변형밀핀은 글로 설명드리기에는 좀 다양하고, 복잡합니다.
포스트 설정도 확인해야하고요.

연습하신다면 다행이지만
실무에 적용하고 싶다면 정식으로 교육받기를 권장합니다.

관리자

2013-07-15 (월) 08:40

[ AVG, SPM ,미쓰비시의 경우 ]

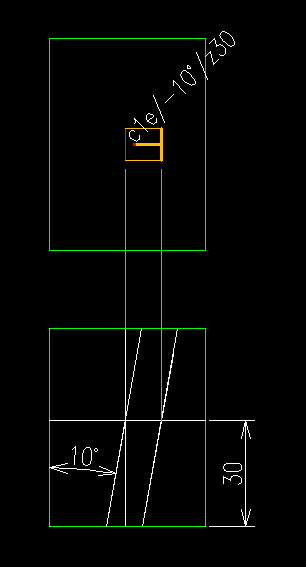

1. 높이 30mm 지점의 사각형 작도

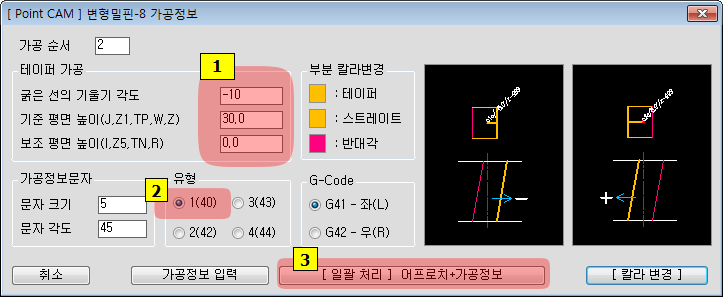

2. 변형밀핀 사양설정

하면 아래 그림과 같습니다.

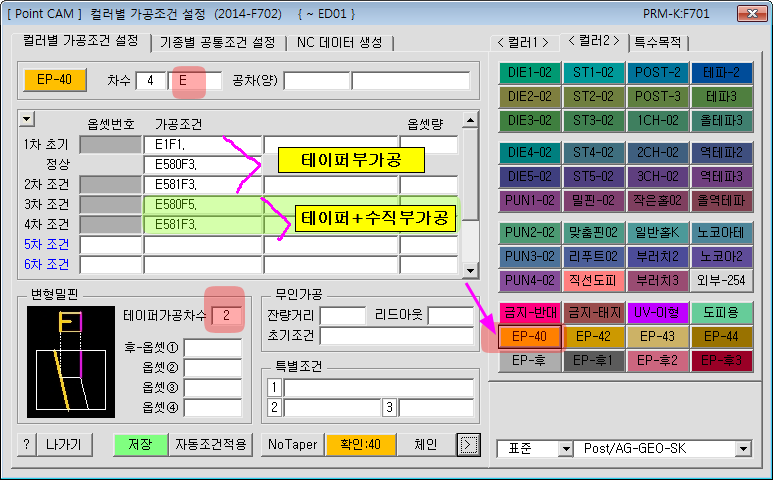

3. 컬러조건설정

4. NC데이터 생성

롤롤

2013-07-15 (월) 10:11

감사합니다 .
다름아니라 이렇게 할경우는 스트레이트 먹는 부분을 기준을 해서 후처리르 못하는거죠 ?
후처리를 할려면 제일 높은 면을 기준을 했을때만 가능한거죠 ?

관리자

2013-07-16 (화) 09:09

4차를
1,2 는 양쪽테이퍼부가공,
3,4차는 테이퍼-수직부 가공

입니다.

롤롤

2013-07-17 (수) 14:48

관리자님
저렇게 4차로 돌리는데요
테이퍼돌고 그다음 수직부로 들어갈때
1차 초기 조건으로 들어가지않습니다 .
T85 나와요 T84로 돌아 맞는거 아닌가요??

초기조건을 저가 NC를 설정해야하는건가요?

관리자

2013-07-18 (목) 02:09

3차조건을 아래와 같이 설정해 보세요.(조건번호+세미콜론+수압조건)
C001;T84

질문하실때 기종까지 알려주시면
좋을텐데요.

롤롤

2013-07-18 (목) 09:57

두산 w535입니다 .
(5차가공시)테이터3차 nc 출력할때
4차때 t85를 t84로 수정하라는거 맞죠?
그럼 이렇게 프로 그램을 짤때 마다 그렇게 해야하는거네요.
