[포인트캠] 1차작업후 M00 삽입 방법좀 알려주세요

글쓴이 : 문상인 날짜 : 2012-10-11 (목) 12:32 조회 : 1902

(0)
(2012-10-11)

G90
G54
G92X0.Y0.Z0.

N0291 (W29-1)
T91
G00Z0.
G29
T84
C205
G41G51A0.H000G01X0.Y2.
A0.015
H169
G01X-0.75Y2.
C431
G03X-0.75Y-2.I0.J-2.(R2.)
G01X0.75Y-2.
G03X0.75Y2.I0.J2.(R2.)
M01
G01X0.Y2.
G01X-0.3Y2.
M00(CHIP)
G40G50A0.H000G01X0.Y0.

이지점에 M00 넣코자하는데 어떵게 하는지요
N0292 (W29-2)
/G00Z2.
/G29
/T85
/C623
/G42H000G01X0.Y2.
/H129
/G01X0.75Y2.
/G02X0.75Y-2.I0.J-2.(R2.)
/G01X-0.75Y-2.
/G02X-0.75Y2.I0.J2.(R2.)
/G01X0.Y2.
/G01X0.3Y2.
/G40H000G01X0.Y0.
(NEXT)
T90

M02
%

에스텍

2012-10-11 (목) 17:03

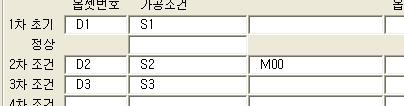

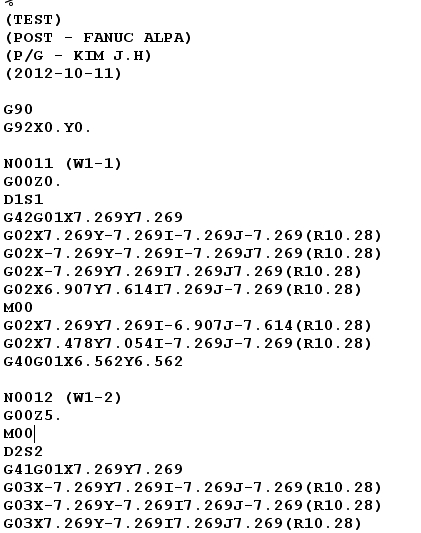

저기에 m00 를 넣으면.. G40밑은 아니더라도 2차 작업전에는 M00가 들어가는데요..

원하시는 위치에 넣을려면 포인트캣셋팅의 TXT 파일을 수정해야 하는데..

되긴되는데 혹시나 다른 문제가 생길 것 같아..요 부분은 관리자님게..ㅎㅎㅎ

관리자

2012-10-14 (일) 05:16

에스텍님 처럼 하려면
<포인트캠셋팅><컬러조건NC파일구조>
[3902] 에 %SPC-WATER% 가 포함되어야 합니다.

꼭 N번호 위로 가야한다면

1.
<포인트캠셋팅><컬러조건NC파일구조>

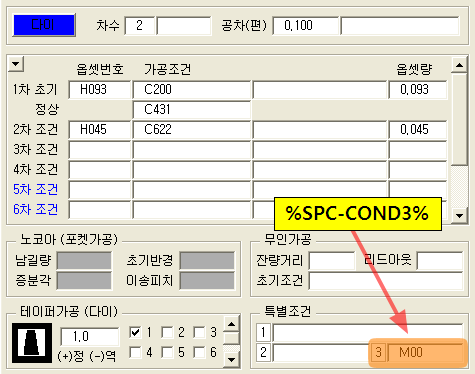

[5301] 아래에 %SPC-COND3%을 추가하세요.

2.
컬러별조건설정 에서 특별조건3을 사용하세요.

에스텍

2012-10-14 (일) 19:44

특별조건 3은 원래 저 위치에 조건이 삽입되나용?

관리자

2012-10-15 (월) 06:57

포스트설정을 해야 사용가능합니다.

문상인

2012-10-16 (화) 10:39

감사합니다

세라믹박살

2014-10-01 (수) 14:37

특별조건
