[CAM] 소딕; (테이퍼가공방향)

글쓴이 : 젠쿱 날짜 : 2011-08-01 (월) 21:51 조회 : 2925

사용기종 소딕 AG600L

미쓰비시
G41 A- 정테이퍼
G42 A+ 정테이퍼

소딕은 미쓰비시랑 각도가 반대인가요?? 설정포스트는 소딕자동으로 했는데요 맞게 사용하고 있는건가요?

정테이퍼로 NC출력하면 G41 A+로 출력이됩니다;(미쓰비시랑 반대네요)

그리구G51,G52 테이퍼보정 좌,우 이런게 나오는데 무슨뜻인가요;;?

소딕을첨접해봐서 모르는게 많은데요 개념좀 잡아주세요 ㅜ_ㅜ

젠쿱 님의 묻고답하기 최신글 [더보기]

관리자

2011-08-02 (화) 08:30

맞게 사용하고 있습니다.

G41G51A+ : 정테이퍼
G42G52A+ : 정테이퍼

G41G51A- : 역테이퍼
G42G52A- : 역테이퍼

G41G52A+ : 역테이퍼
G41G52A- : 정테이퍼

G42G51A+ : 역테이퍼
G42G51A- : 정테이퍼

미쓰비시보다 개념이 좀 복잡하죠?

포인트캠에서는
G41G51, G42G52 의 코드만 사용하여 정역테이퍼의 개념을 단순화하였습니다.
이 때 무조건 A+ 정테이퍼, A- 역테이퍼 입니다.

젠쿱

2011-08-02 (화) 22:52

답변감사드립니다 ;
정,역 테이퍼 외우면 그만인데 이해하기가 쉽지않네요 ㅠㅠ
반대각(변밀같은경우는 어떻게 이해해야 할지 개념이안잡히네요 우엉 ㅠ

관리자

2011-08-03 (수) 01:36

포인트캠에서는 기종관계없이 다이기준으로
+ : 정테이퍼
- : 역테이퍼
입니다.

변형밀핀도 마찬기자 입니다.
물론 NC코드로 변환시에 기종에 맞게 자동뱐환됩니다.

<포인트캠셋팅><기종설정...>
[6610] ;; 테이퍼 입력방법: 0=+-, 1=G41G42
0

에서 0 으로 셋팅된 경우에만 적용됩니다.

관리자

2011-08-03 (수) 09:55

위 그림 참조하세요.
다이식, 펀치식, +, - 부호에 따라 그림의 모양이 다릅니다.

젠쿱

2011-08-03 (수) 11:34

   자세하게 설명해주셔서 감사드립니다;

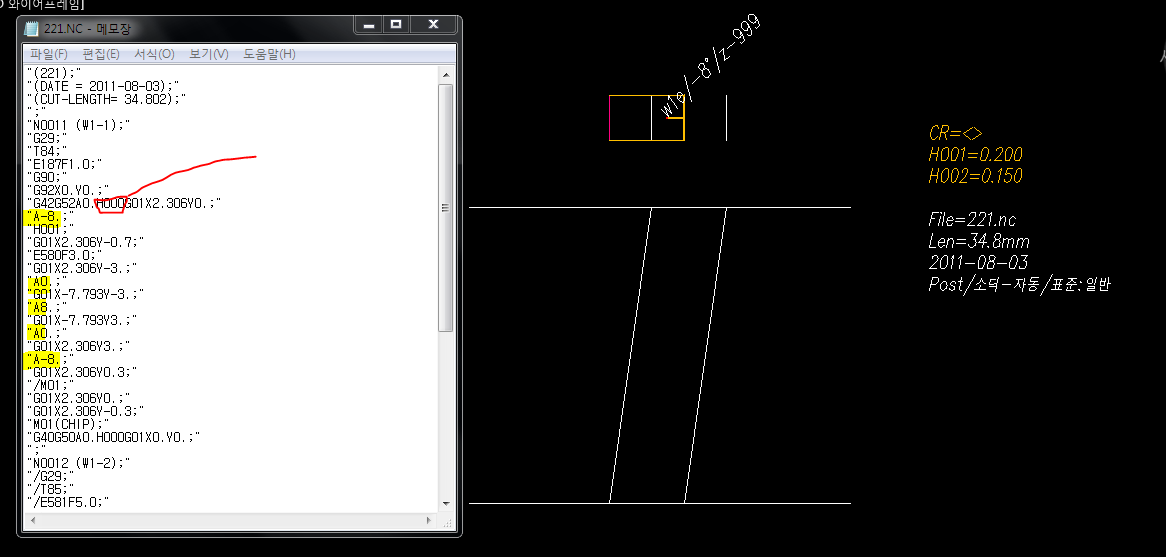

   변밀을 G42방향으로 돌렸는데 A+,- 방향이 미쓰비시랑 같은쪽으로 꺽이는데요 맞는건가요?
   그리구 빨강색 동그라미 H000이건 먼가요?
   또 어프로치 시작부위에서부터 각도가 -8.0도 꺽이면서 안가고 각도가 단독으로 출력이되는데 맞는건가요;;?

   소딕초보라서 모르는거 너무 많네요 ;; 수고하세요

관리자

2011-08-03 (수) 19:57

각도는 맞습니다.
그런데 조건이 미쓰비시 코드로 출룍되었네요.

소딕조건코드는 C 입니다.
그리고 속도제어는 C코드조건에 포함되어 있으므로 F는 사용하지 않습니다.

조건은 매뉴얼을 참고하시고
포스트를 [소딕-AQ]로 사용해 보세요.

관리자

2011-08-04 (목) 07:30

H000 는 어프로치 시에 가공형상의 수직점으로 옵셋을 먹고가라는 의미입니다.

대부분의 기계에는 어프로치패턴을 기계에서 설정해서 사용하게 됩니다.

소딕에서 어프로치패턴(APPROACH PATTERN)이
"1" 로 설정된 경우는 H000 이 없어도 됩니다.

시왕

2011-08-03 (수) 15:11

T91(와이어결선조건)-NC 파일출력조건(7060)
G29
T84
전기조건(초기C000 1차조건C001 2차조건 C002)
M00(스톱 조건)
T90(와이어절단조건)-NC파일줄력조건(7050)

":"(NC파 일출력조건 (2045)-0 으로 하세요)

젠쿱

2011-08-04 (목) 10:24

답변감사드립니다^^
POST 소딕-AQ 입니다

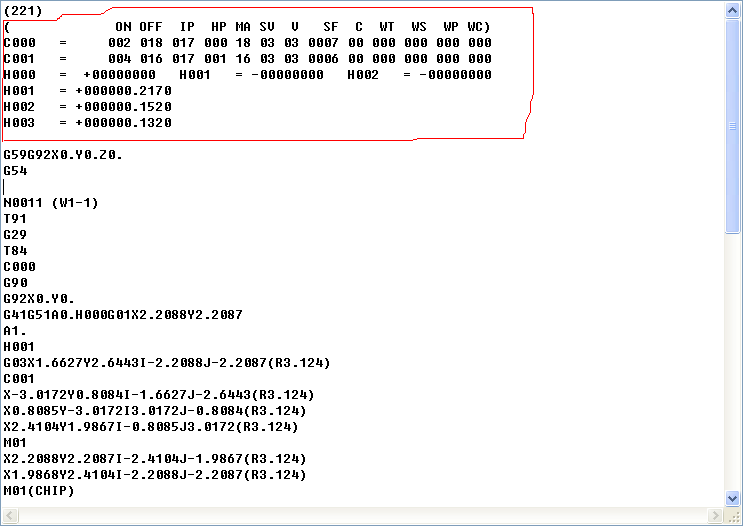

빨강색 박스 조건표? 안나오게 하는방법좀 알려주세요~

관리자

2011-08-04 (목) 14:26

<포인트캠셋팅><NC파일 시작-꼬리구조>
[2000]
;;%FILE-HEAD%
;;%HEAD-OFFSET%
;;<BR>
G59G92X0.Y0.Z0.
G54

2000 아래 세줄 앞에 세미콜론(;;)을 붙여주세요.

젠쿱

2011-08-11 (목) 17:46

답변감사드립니다~
