[CAM] 변밀 유형;;;

글쓴이 : 젠쿱 날짜 : 2011-07-25 (월) 12:38 조회 : 2212

1234.dwg (105.4K), Down : 8, 2011-07-25 12:38:12

첨부도면에 보시면 두가지 종류 각도가 있는데요 하나는 유형1로 하고 하나는유형2로 했는데요

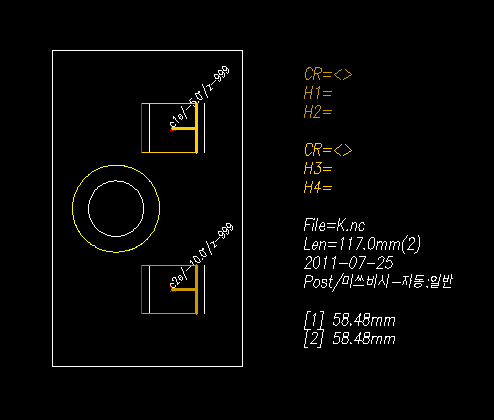

어프로치까지는 잘되는데 nc생성하면 유형2,3,4는 열린형상이라고 경고창뜨고 오류가 납니다

관리자

2011-07-25 (월) 12:55

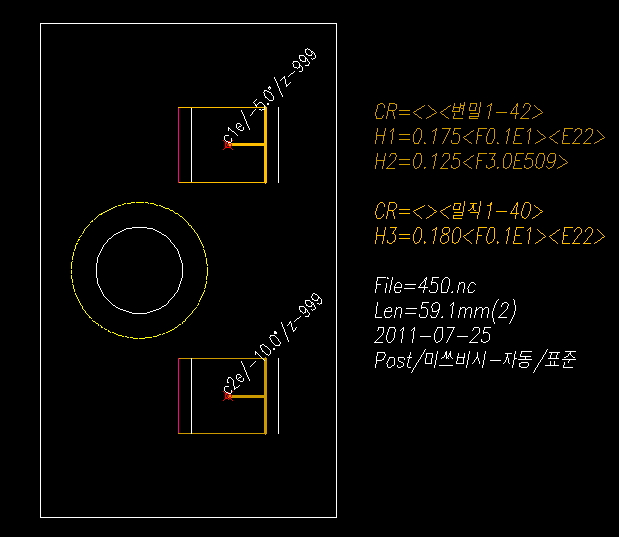

첨부파일 <NC데이터생성> 그림입니다.
이상이 없는데요.

Why not....

참고로 각도가 달라도 컬러(유형)를 구분할 필요는 없습니다.

kinsoo74

2011-07-25 (월) 14:13

저도 잘되는데 ~~

젠쿱님 왜 안되싫까 ~~???

젠쿱

2011-07-25 (월) 14:32

왜~ 저만안돼는거죠?? ㅠ_ㅠ 유형1 40번컬러는 정상적으로 잘되는데요 유형2,3,4로 하면 열린형상이라고 안돼네요 흑 >.<

관리자

2011-07-25 (월) 14:53

<포인트캠셋팅><기종설정....>

[6161] ;; 변형밀핀 칼라1
40
[6162] ;; 변형밀핀 칼라2
42
[6163] ;; 변형밀핀 칼라3
43
[6164] ;; 변형밀핀 칼라4
44

확인해 보세요.

젠쿱

2011-07-25 (월) 14:56

6161 번만있구 뒤에꺼는 하나도 없네요 ㅋ
관리자님 도움주셔서 감사드립니다 ^_^ 이제 잘됩니다 ㅎ

kinsoo74

2011-07-25 (월) 15:12

관리자님 언제나 멋지셔~~ㅎㅎㅎㅎ

관리자

2011-07-25 (월) 16:47

감솨합니다..^_^)

에스텍

2011-07-25 (월) 15:23

킨수님

이건, 컬러테이블이 원래 저렇게 이름지어진건가요?
아니면, 출력시에 네임뒤에 컬러번호가 자동으로 붙는건가요?

궁금합니다~

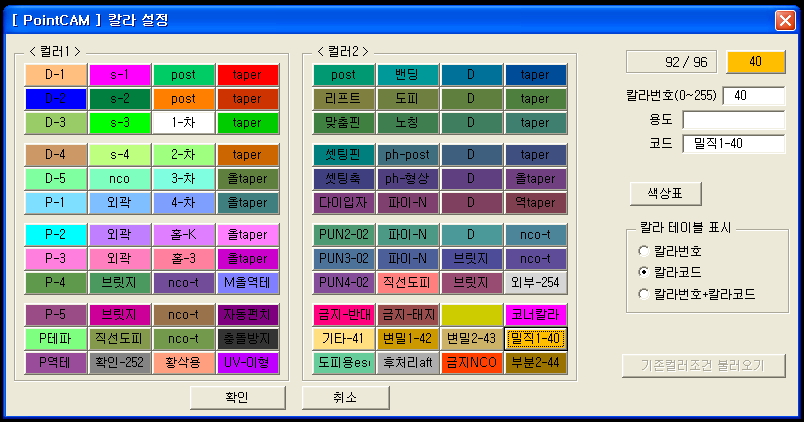

kinsoo74

2011-07-25 (월) 15:46

저가 사용하기 편하게 설정했습니다

명령어에 COLORSETTING (칼러 테이블이름 변경할수 있습니다)

칼러테이블 이름이 출력시 자동으로 나옵니다

에스텍

2011-07-25 (월) 16:34

아~ 컬러테이블 자체에 아예 컬러번호를 같이 적으셨네용
혹시, 컬러테이블 이름과 함께 nc 출력시에 칼라넘버도 같이 나오는게 있나 싶어서요.
저도 헷갈릴땐 뒤에 컬러번호를 붙혀야겠어요
