[CAM] 안녕하십니까 한영넉스 입니다 (아지 클리어런스)

글쓴이 : sss 날짜 : 2011-06-07 (화) 08:42 조회 : 3659

안녕하세요 한영넉스입니다.

이번 아지 클래식 프로그램 셋팅후~ 잘사용하고있읍니다 .

문의드릴게있어어 글남깁니다.

클리언스 설정이 조건설정창에서 지정해도 자동으로 기계입력이 되질않아서 아지계열은 어느쪽을 바꿔줘야하는지

문의드립니다. 오늘하루도 수고하시고 답변부탁드리겠읍니다..

sss 님의 묻고답하기 최신글 [더보기]

관리자

2011-06-07 (화) 09:24

1. 포스트변경

<포인트캠셋팅><칼라조건NC파일구조>
 ' GROUP
 ok=JE_Create(GROUP,je_piece,"mygrp%SBL-GRPNO%",NULL)
 ' WORK
 ok=JE_Create(WORK,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%")
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_GEOMETRY,"AGIE.USING_%CM-ISOFN%.ISO",je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_POSX,"0.0000",je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_POSY,"0.0000",je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_ENTRY,"4",je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_ENTRYMODE,c_entper,je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_EXITMODE,c_entper,je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_PUNCH,c_die,je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_SEPCUT,"%SPC-COND3%",je_dim)
 ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_CLEARANCE,"%SPC-RTN-ELEC%",je_dim)
 ' STARTPOINT
 ok=JE_CreateStartPoint(WORK,"stp%SBL-STPNO%",je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%")

위와 같이 'STARTPOINT 위 라인에 추가해 보세요.

2.

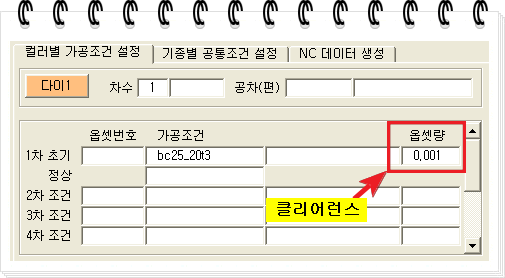

그리고 칼라별조건설정에서 옵셋량을 입력해 주세요.

1. 포스트변경 &lt;포인트캠셋팅&gt;&lt;칼라조건NC파일구조&gt; &nbsp;&nbsp;&nbsp; ' GROUP &nbsp;&nbsp;&nbsp; ok=JE_Create(GROUP,je_piece,"mygrp%SBL-GRPNO%",NULL) &nbsp;&nbsp;&nbsp; ' WORK &nbsp;&nbsp;&nbsp; ok=JE_Create(WORK,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%") &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_GEOMETRY,"AGIE.USING_%CM-ISOFN%.ISO",je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_POSX,"0.0000",je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_POSY,"0.0000",je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_ENTRY,"4",je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_ENTRYMODE,c_entper,je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_EXITMODE,c_entper,je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_PUNCH,c_die,je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_SEPCUT,"%SPC-COND3%",je_dim) &nbsp;&nbsp;&nbsp; ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_CLEARANCE,"%SPC-RTN-ELEC%",je_dim) &nbsp;&nbsp;&nbsp; ' STARTPOINT &nbsp;&nbsp;&nbsp; ok=JE_CreateStartPoint(WORK,"stp%SBL-STPNO%",je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%") 위와 같이 'STARTPOINT 위 라인에 추가해 보세요. 2. 그리고 칼라별조건설정에서 옵셋량을 입력해 주세요. <IMG src="http://www.pointcam.co.kr/data/geditor/1106/2039075787_479b2b95_a134.png">

관리자

2011-06-07 (화) 09:28

ok=JE_AttribObject(WORK,SETATTR,je_piece,"mygrp%SBL-GRPNO%","%CM-ISOFN%",NULL,ID_CLEARANCE,"%SPC-RTN-ELEC%",je_dim)

위 내용은 2001, 2005, 2007, 2009, 2011 번에도 넣어주세요.
그리고 위 내용은 한줄로 표시되어야 합니다.

sss

2011-06-07 (화) 11:54

해결되었읍니다 감사합니다~~

sss

2011-06-07 (화) 12:31

* 비밀글 입니다.

관리자

2011-06-07 (화) 14:31

다음에 방문하여 업그레이드 해 드리겠습니다.
지금 아지비전은 업그레이드 되면서 락도 변경되었습니다.
