[CAM] 상하 선분수가 다를때 선끊기 하는방법?..ㅜ

글쓴이 : 무한공간 날짜 : 2011-04-01 (금) 14:20 조회 : 2176

상하.dwg (68.5K), Down : 10, 2011-04-01 16:09:50

교육을 받았는데..넘 안쓰니까..헷갈리네여..

관리자

2011-04-01 (금) 14:22

예제 파일 올려보세요.
설명해 드리겠습니다.

무한공간

2011-04-01 (금) 16:10

올렸읍니다..^^

관리자

2011-04-01 (금) 23:52

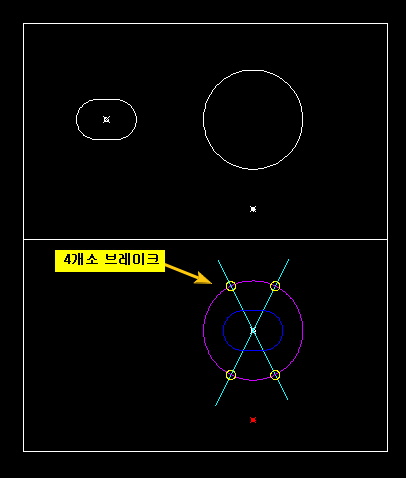

두 그림을 겹친후 장공을 기준으로 방사선 방향으로 선을 그리고
원과 방사선이 만나는 4곳을 브레이크 하였습니다.

브레이크 위치에 따라서 상하이형의 모양은 달라집니다.
이것은 설계자의 의도를 따라야합니다.

관리자

2011-04-02 (토) 00:27

이렇게 브레이크할 수도 있습니다.

위 답글에서 방사선으로 브레이크한 것과 이것은 가공후 모양이 다릅니다.
(설계자와 상의하셔야 합니다)
