[Re] 1차펀치 가공방식 질문좀드릴게요

글쓴이 : 관리자 날짜 : 2011-01-13 (목) 23:01 조회 : 2159

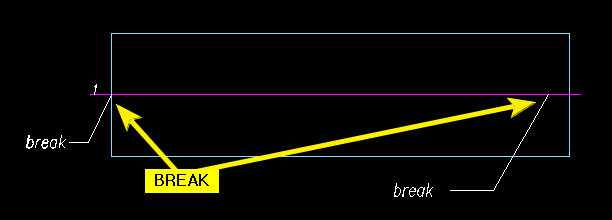

1. 우선 위 자홍색 라인의 객체가 3개가 되도록 2곳을 브레이크 해 주시고

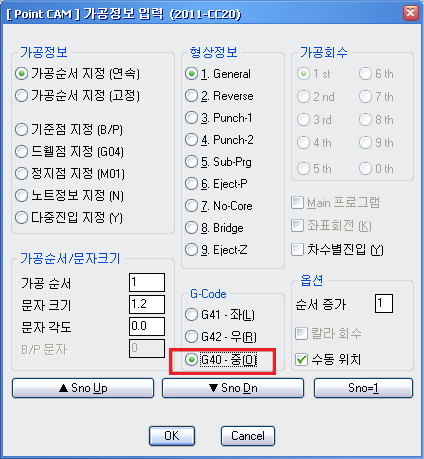

2. 가공정보입력 (단축키: 123) 에서
G40-중(O) 선택 -> OK -> 자홍색 끝점을 찍어주시고

3. NC데이터생성 해 보세요.

관리자 님의 묻고답하기 최신글 [더보기]

sss

2011-01-13 (목) 23:11

감사합니다.. 다이해가 되는데 브레이크가 점을 찍으라는건지 아니면 브레이크기능이있는건지..

아님 선을 잘라서 다시그려 3개로만들라는건지 잘이해가 안됩니다 브레이크를 설명좀 해주시면

바로 작업이 가능할것같읍니다. 감사합니다.

sss

2011-01-13 (목) 23:12

브리이크 검색을해봐도 어떤방식인지 잘모르겠읍니다.

관리자

2011-01-13 (목) 23:44

BB 하여 원하는 위치클릭하면 됩니다.

sss

2011-01-13 (목) 23:49

늧은 시간까지감사합니다. 오늘도 피곤하셧을텐데 .. 다음질문에 또뵐께요~^^

관리자

2011-01-13 (목) 23:59

항상 건강 챙기세요.

옵셋없이 째기가공은 항상 선분을 3개 이상만들어 주고 하세요.
위 답변화면은 Intelli 기반 CAD에서 작성한 것입니다.

또는 Dia-Cut 프로그램을 쓰면 아주 쉽습니다.
이거는 아주비싼 다이아몬드를 로스(LOSS)없이 자르는 포인트캠의 확장기능 입니다.

에스텍

2011-01-14 (금) 00:12

아..
