충돌방지 도피는 어떻게?

글쓴이 : 관리자 날짜 : 2007-04-28 (토) 01:03 조회 : 3392

::::::::::::::::: 외근 중이라 자세한 답변 못했습니다. :::::::::::::::::::

다시 답변드립니다.

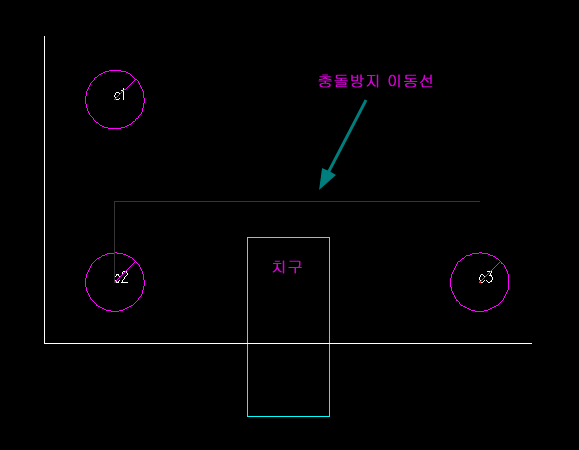

위 그림처럼 충돌방지 이동선을 (캐드의 선그리기로) 작도합니다.

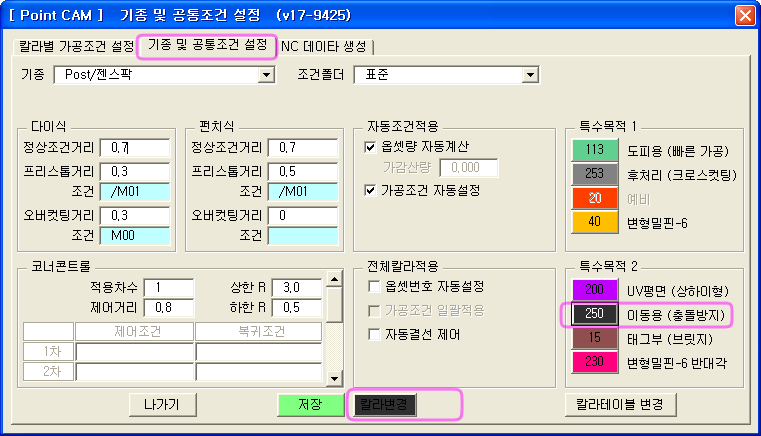

그리고 아래 그림처럼 <기종 및 공통조건설정>에서 <충돌방지> 칼라를 선택하여

충돌방지이동선의 칼라를 변경합니다.

관리자

2007-04-30 (월) 00:43

v16 사용이라 했는데, v17을 설명했군요.

v16에서는 <속성변경>에 보면 충돌방지 칼라가 있습니다.
선을 그린 후 칼라변경하면 됩니다.
