부분테이퍼에서 랜드부 질문입니다.

글쓴이 : 관리자 날짜 : 2007-04-30 (월) 15:33 조회 : 3480

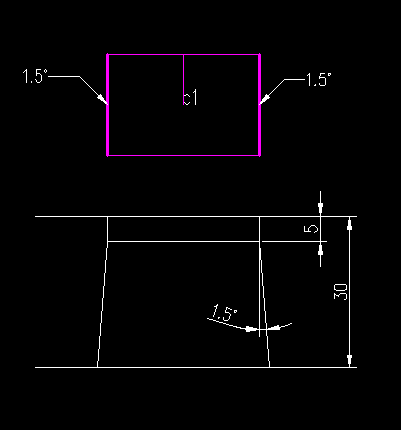

기종은 샤밀에서 위 도면을 3차 가공할 것입니다.

<방법1>

1차, 2차, 3차 스트레이트 가공

4차에서 R0.000으로 테이퍼 가공

문제는 4차에서 양쪽 스트레이트부의 면을 먹는다는 것입니다.

<방법2>

그래서 1차 테이퍼 R0.046

2,3,4 차 스트레이트 가공

이러면 문제는 랜드부 길이가 문제됩니다.

<질문>

이런 경우는 <방법2>로 하고 옵셋량과 각도를 계산하여

랜드부의 길이를 조정해야 되나요?

조언 부탁합니다.

관리자 님의 묻고답하기 최신글 [더보기]

에스텍

2007-04-30 (월) 17:22

웁. 저는 잘 모르겟습니다. -_-;;

근데, 정확한 랜드부의 길이를 산출하기 위해서는

구배부도 정삭작업을 해야하는게 아닌지용?

방법1은 옵셋이 적어서 랜드부를 파 먹은 거고.
방법2는 옵셋이 많아서 랜드부가 길어진게 아닌가용.

여기서는,
보통
구배3차 돌리고. 직선3차 이렇게 하던데요.
아니면,
직선 3차 돌리고, 구배3차 돌릴때도 있고.

음.

저의 짧은 생각으로는
구배가 정삭치수가 나와야만 정확한 랜드부도 구현되는게 아닌가 싶습니다~

쫌 있다 야간작업자 나오면 다시한번 물어볼께용 ㅠ_ㅠ

관리자

2007-04-30 (월) 17:54

위 그림은 사각형의 좌우 양쪽면만 테이퍼가 들어간 형상입니다.

<방법1>에서 랜드부를 파먹은 게 아니라
1,2,3차 가공 후 4차에서 테이퍼 가공시 랜드부의 길이를 맞추기 위기 G10P16R0.000로
설정하여 가공하면 상하 스트레이트 면이 거칠게 됩니다.

ㅎㅎ 설명이 잘 안되네요...

에스텍

2007-05-01 (화) 15:19

g10p16r0.000
으로 돌면..

e2 조건에서..기본정옵셋이 167 정도에서..r0.000으로 돌면..

정삭완료된 면이 스친다...

그 말이였군요. ㅠ_ㅠ
