제가 가공하는 것 중에 슬라이드 코어가 있는데요.
이게..뚜께가 참 다양합니다.
40. 50. 60. 80. 100 등등..
샤밀에서는 CLE 값만 조절하면 되는데..
이게 정치수가 나오게 할려면...
해당 T마다 CLE값을 약간씩 다르게 줘야 합니다.
저 같은 경우는..
컬러테이블에서 한 색깔을 '슬라이드' 라고 지정해놓고 3차 가공 지정해놓고.
해당 가공물의 H 값을 특수조건 2에 넣고.
할때마다 1.2.3차 옵셋량을 다시 지정해주는데요.
오늘 이런 불편함을 줄여보고자!!
자동옵셋 및 가공조건? 이거 한번 해볼려 했는데. 잘 안됩니당.

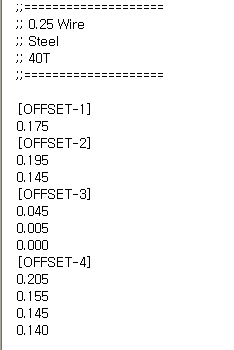

<025-STEEL-040T.CND 파일입니다>
3차 옵셋에 0.045 0.005 0.000으로 CLE값을 지정했습니다.

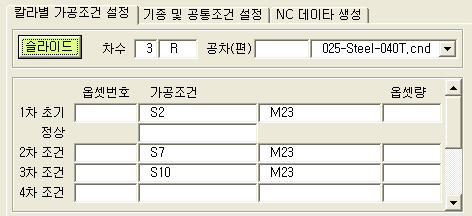

3차 가공조건S값을 다음과 같이 지정했습니다.
옆에 옵셋량은 비워두고.. 025 스틸 40T 지정해놓고.

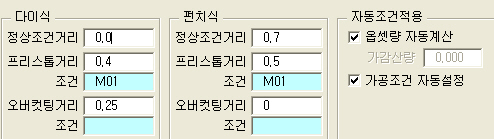

자동조건적용
해놓고!!
NC출력했는데... CLE값이 적용이 안 됩니다.
뭐. 자동조건까지는 제가 못하더라도.
이거 하면서 느낀건데.
CND 파일 있잖아요?
이걸..3번째 사진에 있는 컬러테이블에서
<열기> 해볼 수 있었으면 좀 좋겠다라는 생각을 했습니다.
(물론 이걸 자동조건 쓸줄 알면 상관없겠지만..)
예를 들어,
지금 처럼 40T에서.
옵셋이 어떻게 되더라? 라는 걸 제가 CND파일에 저장하거나, 열어보기 위해서는
윈도탐색기로 찾아가서 했는데.
이걸. 컬러테이블에서 CND 옆에 즉, 화살표 콤보상자 오른쪽이나 그렇게 해서
열기? 열람? 식으로 다이렉트로 열어볼 수 있으면
해당 옵셋을 즉시 확인해볼 수 있고,
2차 때는 옵셋을 어떻게 주었었나, 3차때는 옵셋을 어떻게 주었었나.
바로바로 확인을 해 볼 수 있지 않을까~~ 라는.
