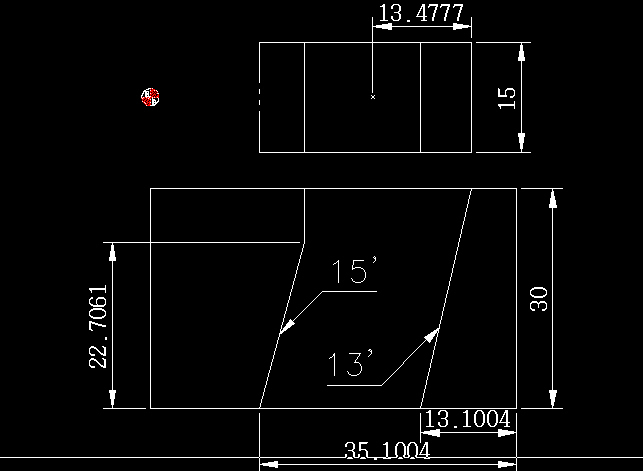

이렇게 2각에 한면 스트레이트 일 경우에 어떻게 해야하는지 잘 모르겠습니다.
바로 밑의 질문과 이어질 수도 있는건데요.
이걸, 저는 구배부는 밑면 기준으로 사각을 그린다음에
왼쪽 15도 오른쪽 13도 부분테이퍼 줘서 구배부는 따내고.
스트레이트부는
왼쪽 직선부 라인과, 오른쪽의 13도 밑면 라인으로 이루어진 사각을 그려서
스트레이트를 가공하고 싶은데요.
이렇게 할 경우.
기존 한점에서 어프로치가 2개가 생성되며.
13도 라인은 구배부와 직선부 각각의 사각형에서 완전 중복되는 문제때문인지
nc출력이 안 됩니다.
이거 어떻게 해야하는지요. ㅠ_ㅠ

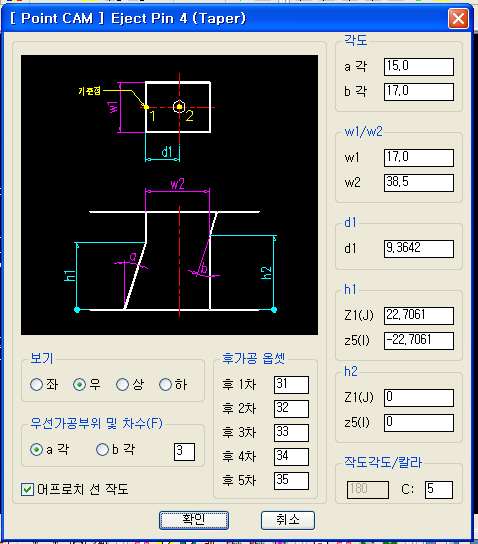

이걸..2각 변밀 옵션으로 그려보았는데요..
13도 라인은 스트레이트가 없으니깐..밑면 기준으로 해서 하여튼
나름 해보았는데.. 이렇게 하는게 맞는지요?

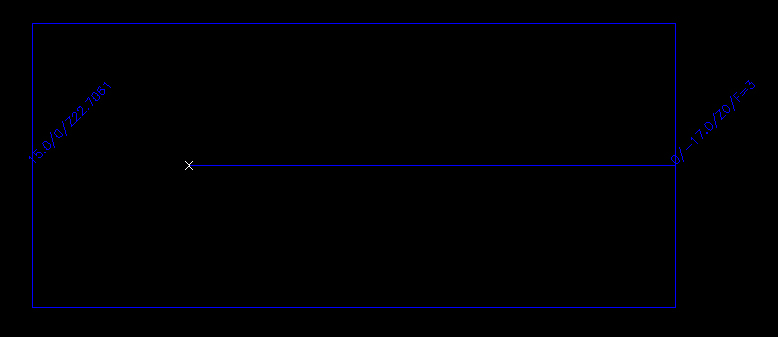

이렇게 해서 포인트를 찍으면,,
이렇게 나오는데요..
이때, 작도칼라는 제가 임의의 색으로 한다음에 컬러조건에서, 가공차수 같은 것을 지정해주어야 하는건지요.
그리고,
어프로치를 입혔는데도, 왜 w1이나 이런 문구가 안 붙는 것일까요.
