[포인트캠] 기어작도좀 도와주십시오

글쓴이 : 신우EDM 날짜 : 2019-09-05 (목) 15:09 조회 : 1585

SHAFT DIE.dwg (876.8K), Down : 6, 2019-09-05 15:09:45

업체에서 요청한 데이터 OPD 기준으로 포인트캠으로 작도 해서 제품을 납품했는데

제품의 OPD가 업체의 OPD와 다르다고 이야길합니다

데이터에 맞게 작도한것 같은데... 저희 사무실에서 다른분께 요청해서 한번 겹쳐보자고 말씀하셔서

여기에 요청드려봅니다

아래는 데이터와 제가 작도한 파일입니다

회원분님들중 시간나시면 작도해서 파일로 하나 받을수있을까요? 부탁드려봅니다

관리자

2019-09-06 (금) 04:58

gear.dwg (102.6K), Down : 2, 2019-09-06 04:58:57

첨부해 주신 기어사양에 전위계수와 오퍼핀경이 두가지가 있습니다.

그런데

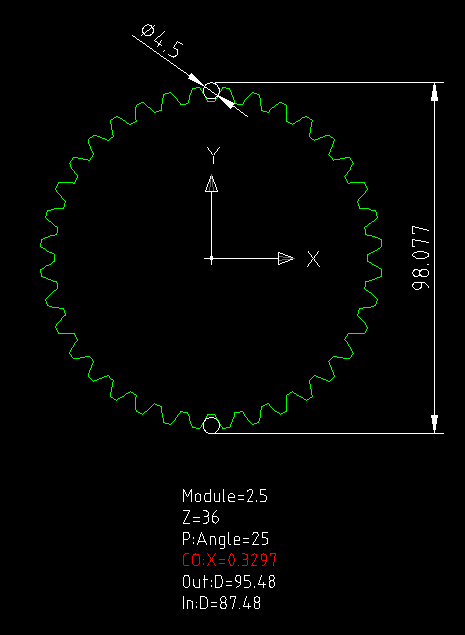

전위계수로 기어를 작도해서 오버핀을 측정해 보면 98.077 이 나옵니다.

두 사양중 어떤 사양으로 작도해야 맞는건지 확인해 보세요.

오버핀이 98.205 - 98.077 = 0.128 차이가 있습니다.

첨부파일 참조해서요.

첨부파일은 핀간거리=98.205로 작도했습니다.

신우EDM

2019-09-09 (월) 14:39

감사합니다... 관리자님
