[CAM] 도피가공 방법좀 알려주세요. 포인트캠 유저분들~
글쓴이 : 동성정밀 날짜 : 2012-04-06 (금) 04:34 조회 : 3428
00.dwg (75.0K), Down : 13, 2012-04-06 04:34:14

빨간 라인 . 정삭시에는 가공할 필요가 없잖아요.

간섭없이 빠르게 보내고 싶은데 포인트캠을 잘 쓸줄 몰라서

어케 해야 하는지 모르겠네요 단순히 F 값만 높여주면 간섭이 있을거 같고요.

1차에서 도피를 하던지 정삭에서 피해 가던지 해야할거 같은데 ..

어떻게 하는게 좋을까요 ? 관리자님 선배님들에 도움좀 받겠습니다

감사합니다



검색단어:  부분컬러 조건변경 / 중간조건

동성정밀 님의 묻고답하기 최신글 [더보기]


관리자 2012-04-06 (금) 09:42



1. <포인트캠셋팅><NC파일출력조건> 확인
[2157] ;;부분옵셋 변경시 전기조건 출력 (1=출력)
1

2. 컬러조건설정

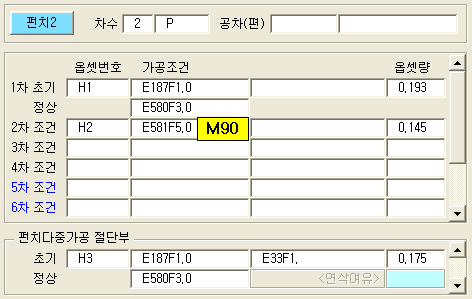

(1) 2차조건에 M90 삽입

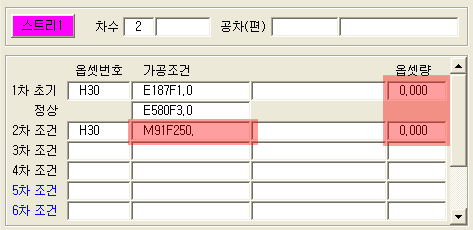

(1) 2차조건을 빠른 이동으로 설정 (2)1.2차 옵셋량을 동일하게 설정 참조

F250.만으로 설정하면 최적이송상태에서는 F60.이 최고속도가 됩니다.

동성정밀 2012-04-06 (금) 11:46

요런방식으로 하면 라인마다 옵셋번호는  바뀌는데( F )값이 바뀌질 않는거 같은데요.

제가 멀 잘못하는것인지 ...

관리자 2012-04-06 (금) 12:21
<NC파일출력조건> [2157] 셋팅값 확인해보세요.

그리고 이기능은 PointCAM-2011-D416 에서 적용되었습니다.
포인트캠 버전확인도 해 보세요.
