[CAM] 미쓰비시-부분테이퍼-가공방법??질문입니다
글쓴이 : 화낙알파d… 날짜 : 2012-01-27 (금) 12:36 조회 : 2743
화낙-테이퍼.dwg (53.9K), Down : 3, 2012-01-27 12:36:59

                 -미쓰비시-

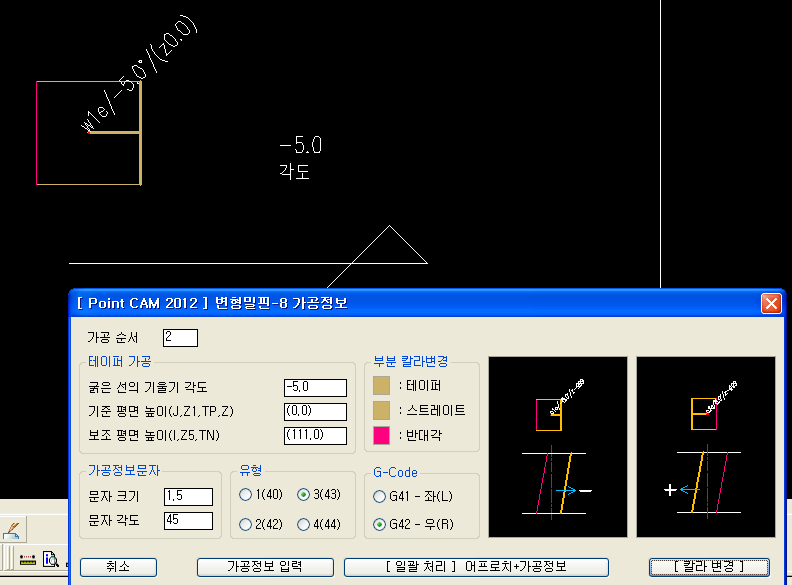

     !~~변형밀핀자리 부분테이퍼가공방법~~!
     진행방향 +5도일때 반대방향 -5도
     바닥기준입니다.....
     기울기각도값(-5.0도입력)
     기준평면높이값(0.0입력)
     보조평면높이값(재료t23.0입력) 이럴때요?????

    n.c생성하면 A5.0이렇게 나오네요....



화낙알파d… 님의 묻고답하기 최신글 [더보기]


에스텍 2012-01-27 (금) 12:50

노승필 2012-01-28 (토) 07:48

기준 편면 높이와
보조 평면 높이를 편집 하셔서 안되는거 같은데요
각도선만 편집 하시고 밑에꺼는 그대로

관리자 2012-01-28 (토) 08:51
1. (-) 방향으로 어프로치하고
2. G-Code를 G41로 하면

미쓰비시,서울정기,원일정기의 경우
NC파일에
A5.0 으로 출력되는게 맞습니다.




(참고) 미쓰비시 계열인 경우

G41A5.0  -> 역테이퍼
G41A-5.0  -> 정테이퍼

G42A-5.0 -> 역테이퍼
G42A5.0  -> 정테이퍼
에스텍 2012-01-28 (토) 11:17

제가 이상한 답글을 달았네요.ㅎㅎ
감사합니다
