[기타] 테이퍼 날부없이 그냥 스트레이트로 돌리는법 좀 알려주세요

글쓴이 : 발라 날짜 : 2014-05-05 (월) 21:25 조회 : 3738

1.5도 주고 1.2차 날부없이 그냥 각도만 틀어서 25t를 가공해야되는데요

z1하고 z5를 어떻해 해줘야되죠?>

상하이형 처럼 z1=0 z5=25 이렇게 기입하면 되나요? 참고로 역테이퍼 가공입니다.

관리자

2014-05-06 (화) 04:06

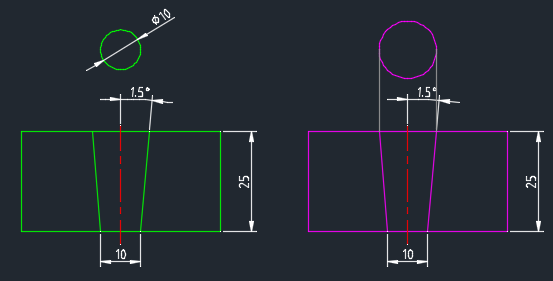

위 그림처럼 (녹색)
바닥면 기준으로 도면을 그렸다면
Z1=0.0 z5=25.0 입니다.

만약 (자홍)
상면 기준으로 도면을 그렸다면
Z1=25.0 Z5=0.0

지그작업한다면
Z1, Z5에 지그 높이를 더하면 됩니다.

위 설명은
AVG SPM 미쓰비시 기종입니다.
