[포인트캠] 무코드로 왔다리갔다리 하는 TIP? 부탁드려요

글쓴이 : 에스텍 날짜 : 2025-03-11 (화) 18:59 조회 : 128

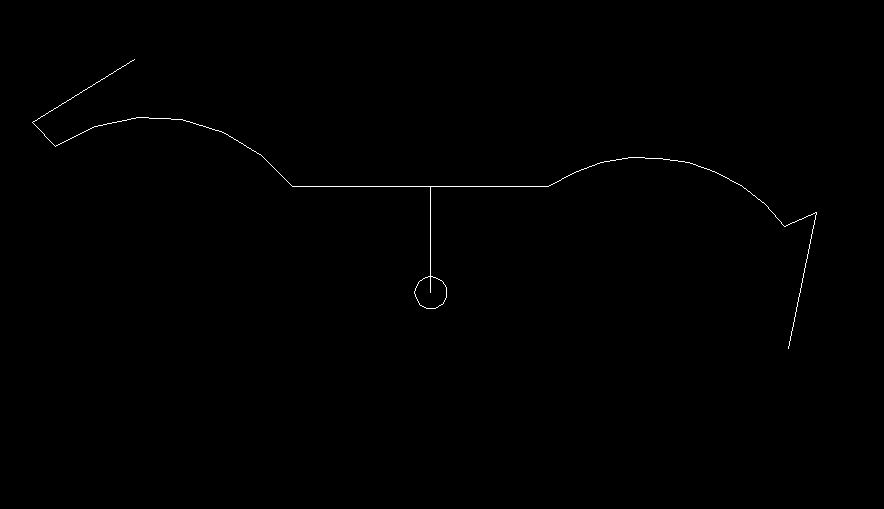

예로 그림을 그린건데..

홀을 가공한 다음에,

위로 올라가는 선부터 좌측 / 우측은 폭이 0.4 여서, 가운데로 선을 그려놓은 건데용..

생각해보니깐..이런걸 한번도 해본적이 없는것 같아서..

TIP 좀 선배님들 부탁드립니다!!!

프로그램을 어케 짜야할지..

관리자

2025-03-12 (수) 15:07

방법1.

Dia-Cut 사용

방법2.

(1)각 형상을 어프로치한 다음 ZM 명령으로 형상 겹치기

(2)옵셋량을 0으로 설정해서 가공

방법3.

(1)PointCAM-LWP 기능사용해서 어프로치

(2)각 형상을 어프로치 한다음 형상을 겹쳐서

(3)NC작성

(4)옵셋량을 0으로 설정해서 가공

에스텍

2025-03-12 (수) 16:16

어떻게 하는지 몰라서 혹시나 싶어 검색해보니깐.

동영상있어서.. 다이아컷으로 했습니다!!

궁금한게..

다이아컷으로nc파일 출력된 것은

경로미리그려보기?가 안되는건지요?

nc파일 출력되고 난 다음에 그냥 끝나서요

관리자

2025-03-15 (토) 10:52

경로 확인은 BP명령으로 할 수 있습니다.

그런데 항상 좌표 0,0 위치에 작도됩니다.
