[포인트캠] 어프로치 진입할때 궁금증요~

글쓴이 : 에스텍 날짜 : 2017-06-02 (금) 11:49 조회 : 3558

예를 들어,

홀가공을 예로 들어서..

홀이 20파이인데, 스타트는 센터인데..

기초홀이 10파이로 가공되어져 있다고 가정하면..

제가, 별도로 라인을 편집하지 않고

10파이니깐,, 센터에서 moo 스톱후

지정값(10파이니 반지름 5니깐여유있게 ) 4mm는 goo 이동후

go1로 어프로치 진입하는것을..

색정보 입힐때 지정이 가능한가요??

관리자

2017-06-03 (토) 02:22

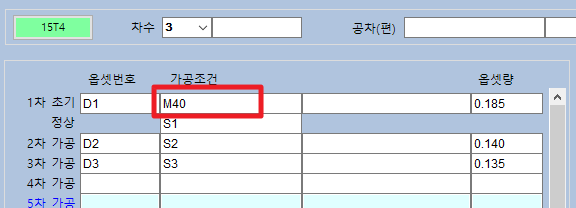

1. 초기조건 M40

2. 어프로치 분할조건

거리 = 4 mm

이동후 조건 = S0 M80

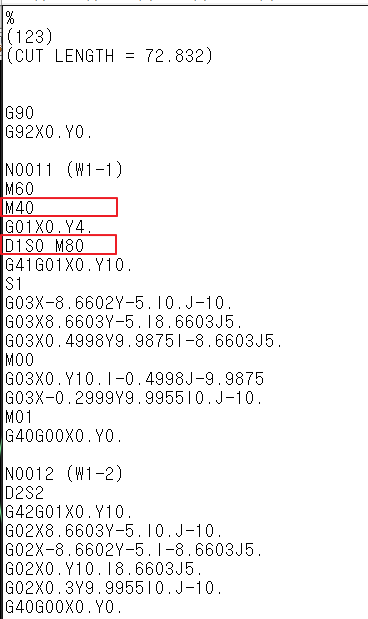

3. NC 파일 내용

화낙기종이면

이렇게 하면 될 것 같습니다.

관리자

2017-06-03 (토) 02:30

<포인트캠셋팅> <컬러조건NC파일구조>

[3401]
%SPC-ELEC%

[3501]
;;%APPR-MID%

[3901]
%OFFSET% %APPR-MID%
%SPC-WATER%
[3902]
%OFFSET%%SPC-ELEC%
%SPC-WATER%
[3903]
%OFFSET%%SPC-ELEC%
%SPC-WATER%

[3401] 과 [3901] 참조하세요.

sss

2017-06-05 (월) 10:55

개인적으론 비추천입니다. 구형분사식기계는 절대 안좋구요 신형기계도 안좋은점이있는데 말로 설명하기가 애매한부분이라..

정밀공차는 안좋더라구요~ 공차 크게 신경안쓰는 일이면 신형기계에한해서는 써볼만하다 생각됩니다

개인적인생각이니 오해없으시길.
