[CAD] 캐드 치수 보기 문의사항입니다.

글쓴이 : 에스텍 날짜 : 2012-06-30 (토) 03:34 조회 : 2793

캐드에서,

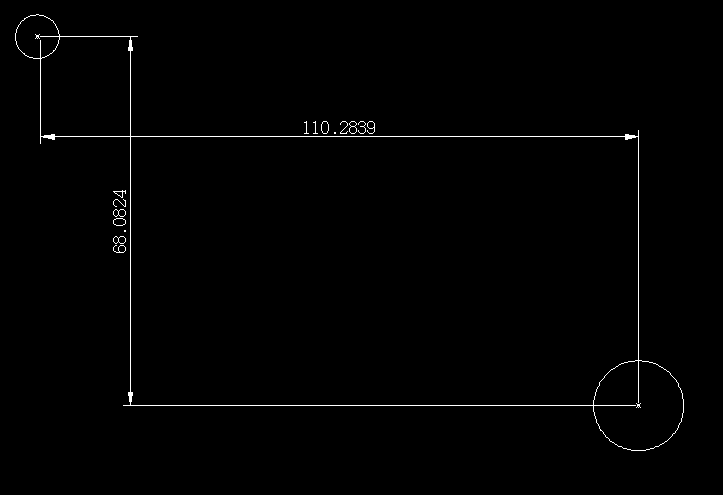

왼쪽 위 point와 오른쪽 아래 포인트 간의 거리값을 알고 싶을때

치수- 선형치수로 하면..

x축 y축 2번 실행해야지 위의 값들을 표시할수 있는데..
포인트 클릭후 xy 값이 동시에 나오게 할수 있을가요?

에스텍 님의 묻고답하기 최신글 [더보기]

관리자

2012-06-30 (토) 11:30

캐드 기본기능으로 없는 것 같습니다.

참고로
DIST 명령으로 두 점의 X,Y 위치를 확인할 수 있습니다.

관리자

2012-07-01 (일) 11:19

;; 아래코드를 사용해 보세요.
;; 명령:DimHV

;; 치수 HV동시 기입하기
(defun c:DimHV ( / p1 p2 p3 e1 e2 YesNo)
    (setq p1 (getpoint "\n>> 치수기입 : 첫번째 위치지정: "))
    (setq p2 (getpoint p1 "\n>> 치수기입 : 두번째 위치지정: "))
    (setq p3 (getpoint "\n>> 치수기입 : 문자 위치지정: "))

    (command "_dimlinear" "_non" p1 "_non" p2 "h" "_non" p3)
    (setq e1 (entlast))
    (command "_dimlinear" "_non" p1 "_non" p2 "v" "_non" p3)
    (setq e2 (entlast))

    (setq YesNo (getstring "\n>> 치수 삭제? <Y>: "))
    (if (or (= YesNo "") (= YesNo "Y") (= YesNo "y")) (progn
        (entdel e1)
        (entdel e2)
    ))
    (princ)
)

에스텍

2012-07-01 (일) 14:24

감사합니다~~~~~
