[CAM] 스타트포인트의 좌표값 변경?? 궁금증..

글쓴이 : 에스텍 날짜 : 2012-03-07 (수) 14:56 조회 : 2286

뭔가 방법이 있을것 같은데..
시작점 X0Y0 체크안 하면.

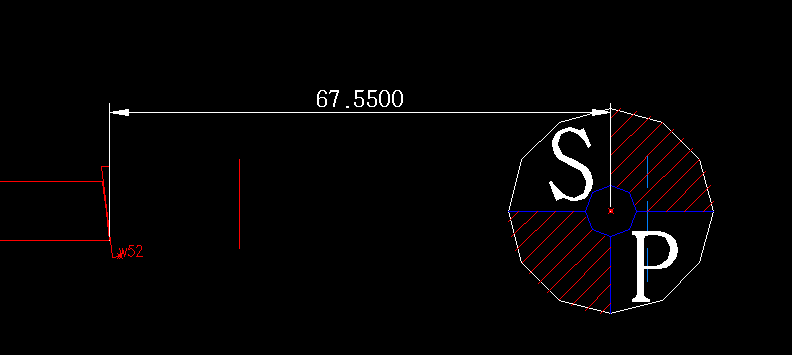

G92 캐드상의 베이스포인트 XY 위치 요렇게 나오는데..
그럼 스타트 위치를 제가 원하는 포인트좌표로 할려면
베이스포인트를 포함하여 캐드파일 전체의 위치를 움직여야 하는데..
혹, 이것 다른 방법이 있는가요?...
캐드의 객체들을 움직이지 않고 BASE 포인트 좌표를 바꿀수 있게..

예를 들면 위처럼 제게 G92 X350. Y0. 로 시작할려고요..

요것 방법이 있을까요?.

에스텍 님의 묻고답하기 최신글 [더보기]

관리자

2012-03-07 (수) 16:15

1. UCS를 NC좌표의 X0, Y0로 이동시키고
2. NC데이터 생성시 옵션에서 X0Y0 를 Off

하면 됩니다.

에스텍

2012-03-07 (수) 17:22

수량이 백단위가 넘어가는데..
ㅠㅠㅠㅠ

묘안이 없을까요?

관리자

2012-03-07 (수) 17:28

지그 셋팅 때문에 시작좌표를 X350. Y0. 으로 고정하는 건가요?

그림보니깐 어지럽기는 하네요....

에스텍

2012-03-07 (수) 17:46

기준면 반대쪽을 기준으로 잡았는데..

코어의 전체 길이를 측정할때 pg만 봐도 길이를 알수있게 할려고요..

기존은 0,0이 되니 치수가 -67. 로 되니 전체길이를 알수없는데
만약 시작점이 350으로 삼아지면 전체길이를 350-67 해서 작업자가 여튼 pg만 보고
절단된 길이를 알수있게 해볼려구용.

관리자

2012-03-08 (목) 08:48

UCS를 옮기면 원하는 결과를 얻을 수 있습니다.
그런데 위 그림처럼 다량인 경우
매번 옮겨야하니 번거럽겠네요...
