위 첨부하신 그림파일만 보았을때는
제목은 부분테이퍼 문의이나,

첨부하신 그림만 보았을땐,
사실 상하이형 작도법이나, 변형밀핀 작도를 이용하여 하는 것이 가장 빠를 것 같습니다.


위의 방법 말고, 기본 컬러테이블로만 하는 방법만 간단히 첨부하겠습니다.

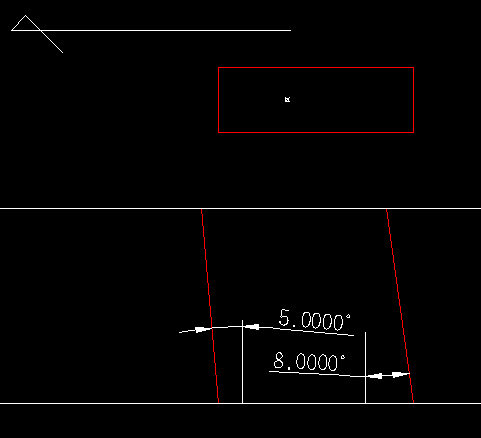

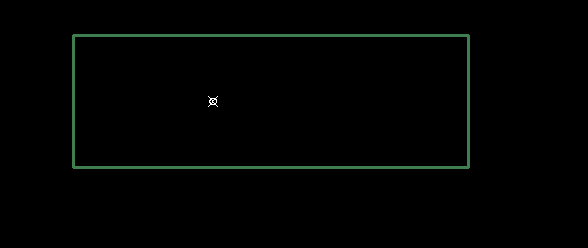

바닥면 기준으로 평면도를 작도하였습니다.

좌측은 5'  우측은 8'로 눕습니다.

진입방향을 5도 기준으로 하겠습니다.



2차조건으로 설정하고.

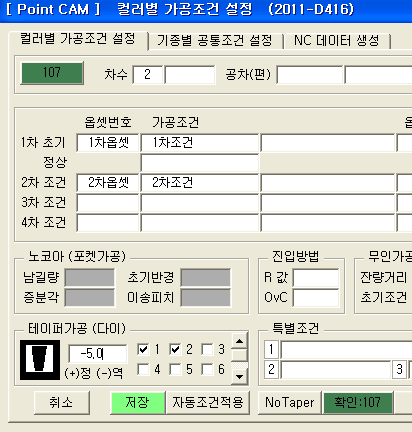

테이퍼가공(다이) 라는 부분에
각도를 입력해줍니다. 진입방향의 각도를 넣어주면 됩니다. 그림으로 표시가 나니깐
헷갈리지가 않습니다.



색을 입혔습니다. 어프로치를 해보겠습니다.


되었습니다.

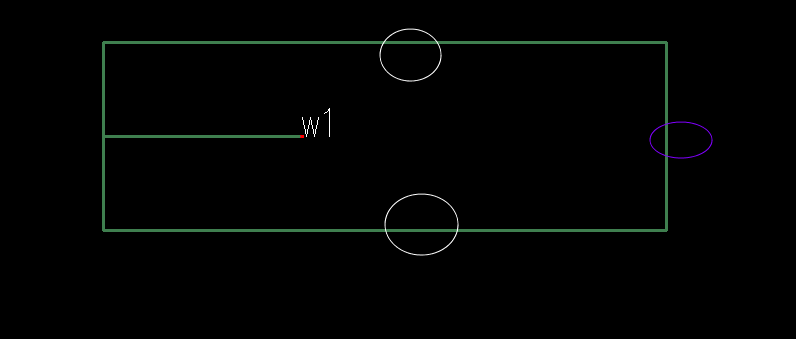

이제 문제가 되는 부분들은



윗쪽, 아랬족은 구배가 없어야 하며 오른쪽은 8' 값이 들어가야 합니다.

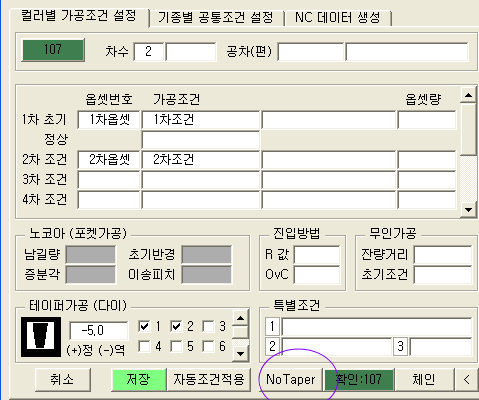

NO Taper가 있습니다. 이걸 클릭해서 내가 구배가 없었으면 하는 선분들을 클릭해줍니다.

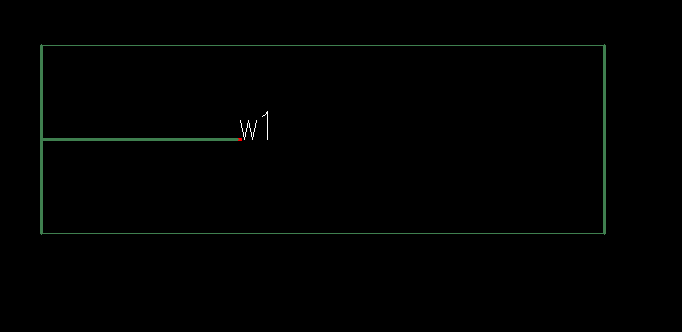

가는 선분으로 바뀐것을 볼수있습니다. 구배가 없다는 의미지용.


이제 오른쪽 선분만 처리하면 됩니다.

여기서는 크게 2가지 방법으로 해보겠습니다.

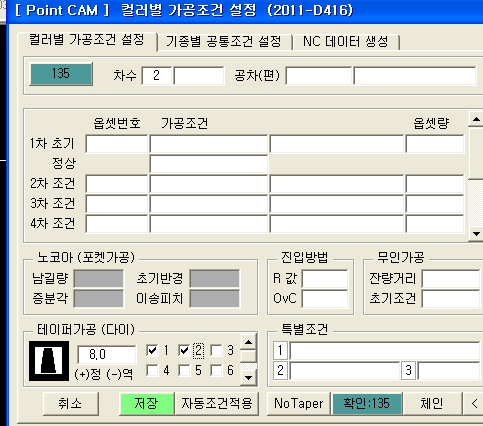

하나는 컬러테이블을 하나더 설정하는 겁니다.



컬레테이블에서 각도값만 다른 값을 넣어준 것입니다.

만약 부분옵셋도 적용하고 싶으면 위의 옵셋칸에 옵셋을 기입해주면 이 선분은 8'의 각도값과
함께 다른 옵셋이 적용됩니다.

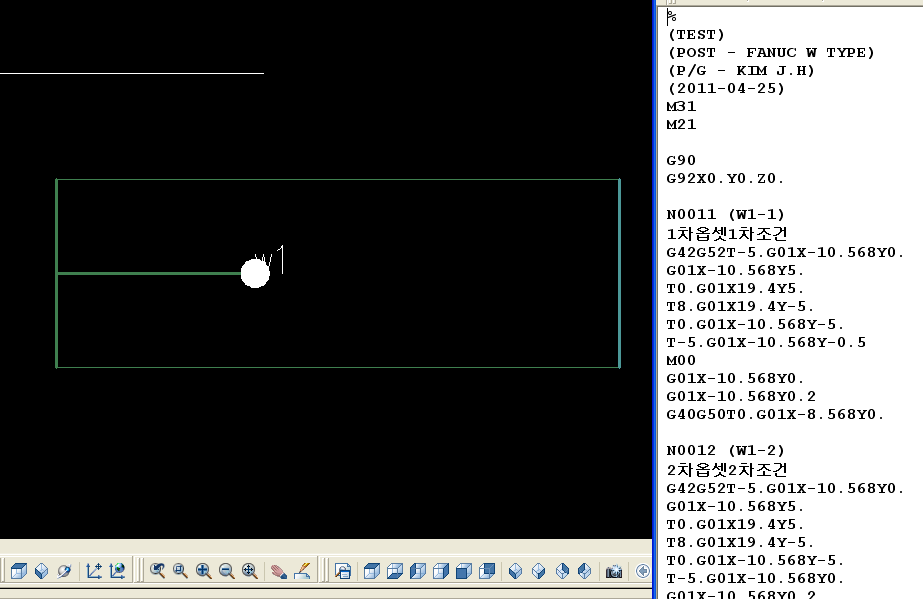

선분색을 바꾸어주고 nc 출력한 것입니다. 테이퍼값이 바뀌는 것을 볼수있습니다.


또는.





요상황에서.
오른쪽 선분에
" 너는 몇도의 값을 가진 선분이야" 라고 text로 지정을 해줄수가 잇습니다.

명령줄에
text를 입력합니다.




문자의 시작점 지정이 나옵니다.

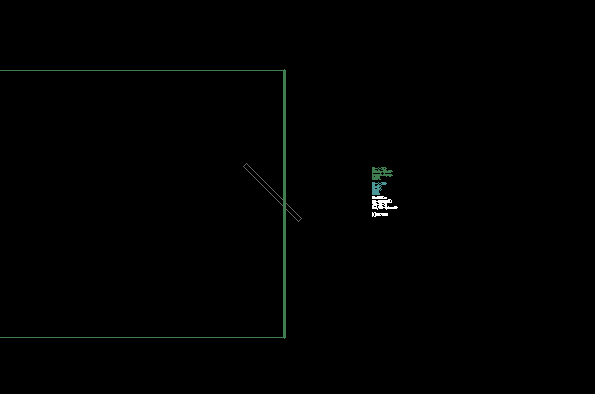

그럼 우측 선분의 중간포인트(중요함)를 꼭 꼭 찍어줍니다.



그럼 높이지정과
각도지정이 연달아 나옵니다.

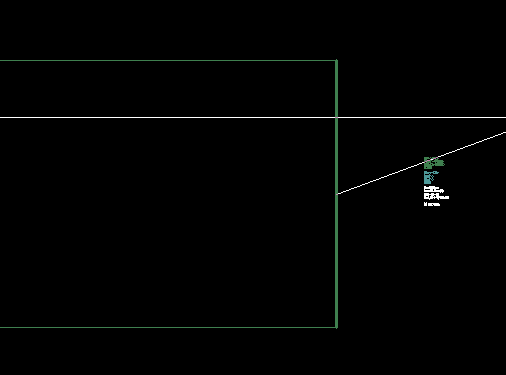

높이지정은 화면에 표시될 크기이게 각도도 화면에 표시될 각도입니다.

저는 2  45'를 입력해보겠습니다.


그럼 요상태가 됩니다.
글자를 입력할수 있습니다.

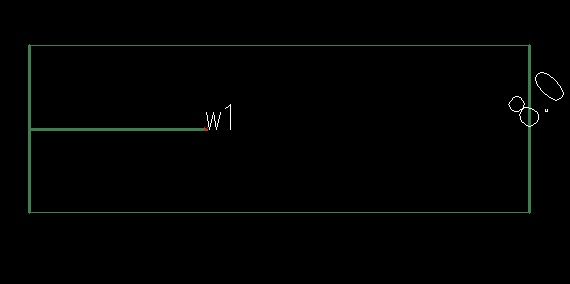

여기에 저는
8.0을 입력하겠습니다.



자, 이제 출력!

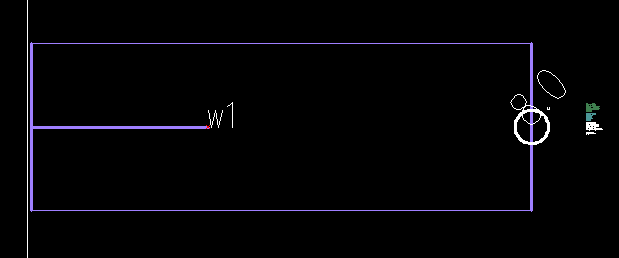

그림처럼 nc 출력하기 해서 드래그 했을때 각도부위에 저렇게 동그라미가 생성되어야 합니다.
만약 안 생기면 안 됩니다.
그럼 포인트를 중심점에 찍었는지 꼭 확인하세요.



역시 각도가
바뀐것을 볼수있습니다.




이걸 문의하신것 같지는 않지만..
복습할겸? 올려보았습니다.


위의 과정들보다, 상하이형이나 변형밀핀으로 작도하는 것이 더 쉬울것 같습니당. 이상 끗-
