[CAD] 도형회전 캐드 기본기능 문의 -_-;;

글쓴이 : 에스텍 날짜 : 2011-01-27 (목) 19:28 조회 : 2865

읨의의 각도로 틀려져있는 라인이나 라인전체를..

특정라인을 기준으로 0'나 90' 로 딱 떨어지게 로테이션 바로 할수있는 법이 있나요?

예를 들어..

30.122345' 틀어진 선분이 있으면..

이걸 바로 0도로 눕히게 각도설정이 있는지요? (각도측정안하고 바로)

[이 게시물은 관리자님에 의해 2011-01-27 23:23:47 자유게시판에서 이동 됨]

에스텍 님의 묻고답하기 최신글 [더보기]

관리자

2011-01-27 (목) 23:31

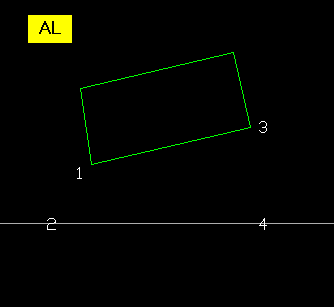

우선 임의의 수평선을 작도합니다.

1) 명령: AL
2) 녹색객체선택
3) #1 끝점 선택 -> #2 수평선 선택
4) #3 끝점 선택 -> #4 수평선 선택

에스텍

2011-01-28 (금) 09:19

감사합니다~.

군보

2011-02-01 (화) 12:04

감사합니다
