베이스포인트를 교차점에 생성하기.
글쓴이 :
에스텍
날짜 :
2011-01-11 (화) 18:05
조회 :
2246
(11.01.13 - 제목수정)
캐드에서..교차하는선? 의 포인트를 찍어주는 기능이 있는지요?

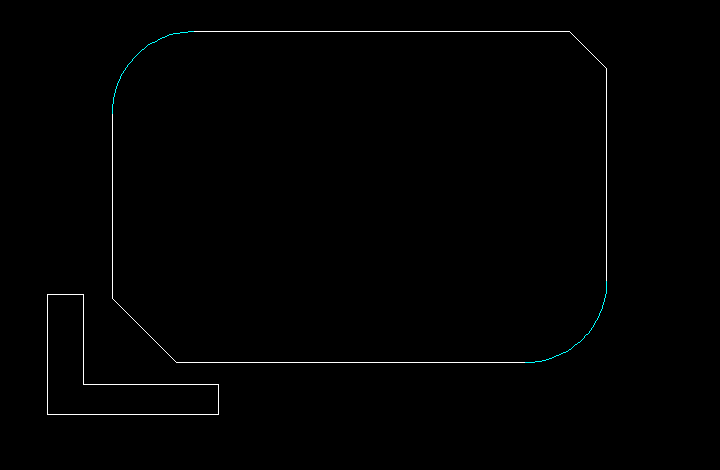

예를 들어,,지금 위의 그림파일처럼 형상이 있을때, 기준면 이든 여튼 어느면 모서리든..
각 선의 연장되는 교점이 포인트만! 딱 생성되게 할수 있는지요?..
에스텍
님의 묻고답하기 최신글
[더보기]
[2024-12-25] 무인가공 L254 & 코너이격거리
+5
[2024-12-25] 선분 분할(브레이크) 명령어 문의
+5
[2024-12-25] 진입 어프로치를 요렇게 했을때 문제(?)될께 있을까요?
+3
관리자
2011-01-11 (화) 22:24

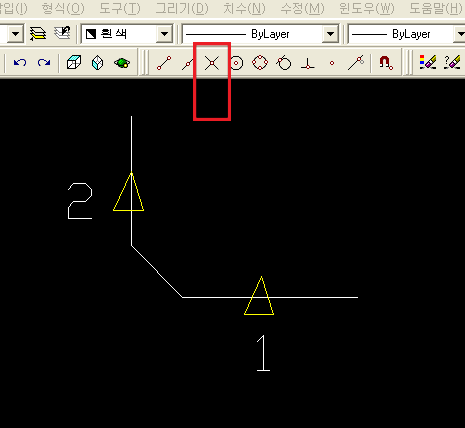

1) 명령: POINT
2) 교차점으로 스냅
3) 1선택 후 2선택하면 됩니다.
만약 베이스포인트 찍는다면
B.P 위치지정 시에 2 를 입력하고
두 객체를 선택하면 됩니다.
<IMG src="http://www.pointcam.co.kr/data/geditor/1101/2039075720_07d3e38d_a18.png"><BR><BR>1) 명령: POINT<BR>2) 교차점으로 스냅<BR>3) 1선택 후 2선택하면 됩니다.<BR><BR><BR>만약 베이스포인트 찍는다면<BR>B.P 위치지정 시에 2 를 입력하고<BR>두 객체를 선택하면 됩니다.
에스텍
2011-01-12 (수) 00:14
ㅜㅜ 감사합니다.
ㅜㅜ 감사합니다.
열공
2020-09-10 (목) 16:42
베이스포인트를 교차점에 생성하기.
베이스포인트를 교차점에 생성하기.
