MDI 질문입니다.
글쓴이 : 에스텍 날짜 : 2010-11-30 (화) 11:25 조회 : 2339


그림처럼 가운데 센터 기준으로 4방향으로 MDI로 절단을 하고 싶습니다..
지금은 딱히 방법을 몰라서
수동으로 NC파일을 좌표를 넣어서 만듭니다.
(컴퓨터에서 하든, 기계상에서 하든..)
캠상에서 해결할 방법이 있는지 문의드립니다.

2. MDI 코드 라는게 무언가요?





얼마전에 찍은 달입니다.

에스텍 님의 묻고답하기 최신글 [더보기]


관리자 2010-11-30 (화) 19:44


1.

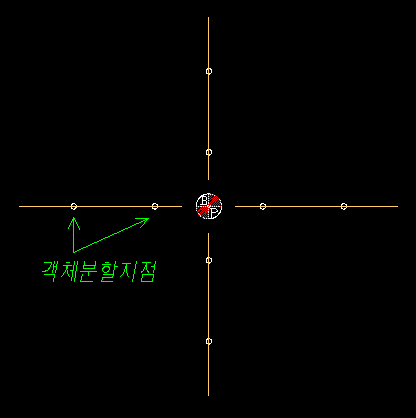

위 그림처럼 선을 3개로 분할해 주세요.

2.

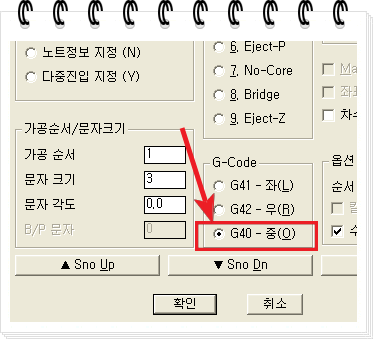

아래 그림처럼 가공정보입력에서 G40으로 정보를 입력해 주세요.
관리자 2010-11-30 (화) 19:46
달이 하도 선명해서 토끼도 보이네요.
관리자 2010-11-30 (화) 19:49
참고로 [ NC데이터생성 ] 에서 <MDI 기능>은 이 용도로 사용되는 것이 아닙니다.

이것은
와이어 시작점과 프로그램 위치가 틀린 경우 사용하는 기능입니다.
주로 미쓰시비, SPM, AV&G 등 구기종에서 사용합니다.
에스텍 2010-11-30 (화) 20:33

아..선분을 3등분...
이 생각을 못 했네요.
답은 항상 가까이에!!
열공 2020-09-20 (일) 00:41
MDI 질문입니다.
