상하이형 가공시. uv축 복귀관련.

글쓴이 : 에스텍 날짜 : 2007-10-23 (화) 01:12 조회 : 3027

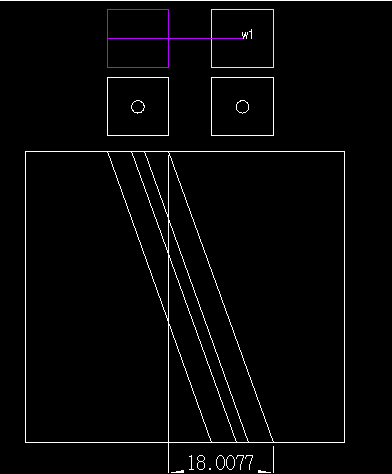

이런식으로 상면과 하면이 크게 눕었을 때.

스타트홀이 기울어져 뚫렸을때요.

이때, 상하이형으로 출력하면. uv축이 o으로 g40에서 복귀를 해버리니깐, 상면을 째게 되는데요.

아니면. 2d로 출력후, 수동으로 18미리를 눕혀주어야 하는데요.

이런 식의 형상에서

포인트캠에서 자동으로 축이 스타트홀에서 눕어지고. 가공완료후에서 g40에서

눕은 채로 복귀하게 할 수 있는 방법이 있는지 궁금합니다.

에스텍 님의 묻고답하기 최신글 [더보기]

관리자

2007-10-23 (화) 09:00

가능합니다.

통상적으로 하형의 시작점과 상형의 시작점이 같아야 하지만
시작점이 다른 경우는
UVSPT 명령을 사용합니다.

<사용방법>
1. 명령:UVSPT
2. UV가공순서입력: <----- 만약 w2 or c2 이면 2를 입력, w3 or c3 이면 3을 입력
3. UV평면 시작점 지정
