도면첨부(cad2000버젼) 입니다.
외곽은 펀치형상으로 따내고.
안쪽에 열쇠모양으로 생긴건 펀치안의 형상입니다.
다른건 둘째 치고.
도면 전반적으로 코너R들이 스플라인. 또는 엘립스로 이루어져잇습니다.
따라서, 수정을 해야 하는데요.

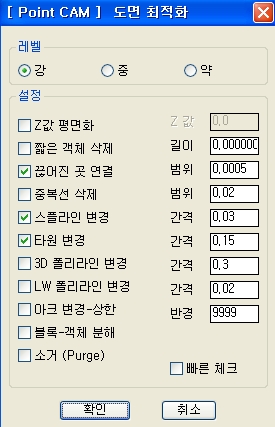

포인트캠자동최적화로 한번에 다 바꿀려고.
설정값으로 하면은
이렇게 해놓고 변환시키면

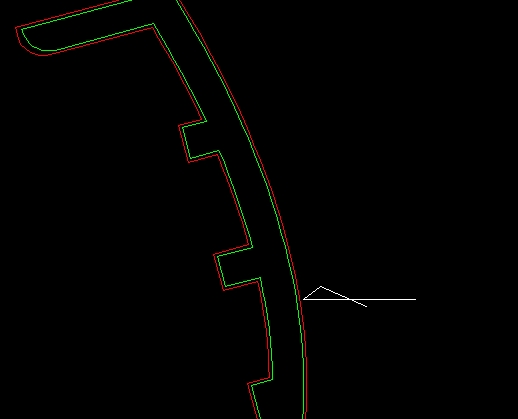

제가 화살표시 해놓은 부분이 전부 점으로 끊어져버립니다.
대신에 지금 0.03을 0.5나 이렇게 값을 점차 늘려가면 점차 호로 이루어져 가는데요.
스플라인.타원분해를 하면은. 프로그램이 100개로 분할 할 것을 자동으로 나타내어줍니다.
이게..정답이 없는 것 같은데.
즉, 포인트캠자동최적화의 설정값들은.
제가 여러번 하면서 적정값을 찾아내어야하는거지요?
일단. 위의 문제 하나와.
두번째는.
저는 이게 상하이형이여서..
우선 수동으로 3점원그리기로 수동으로 갯수를 맞추어서 했는데.
만약 자동최적화로 하면은 아무래도 r변환구간에서
선분갯수가 차이가 날 것 같아서요.
다른 분들은 이렇게 상하이형을 수정해야 할때,
도면최적화로 하는지.
아니면. 수동으로 바꾸는지 궁금합니다.
1.dwg
