상하이형 출력 중 문의사항입니다.

글쓴이 : 에스텍 날짜 : 2007-08-11 (토) 22:44 조회 : 2948

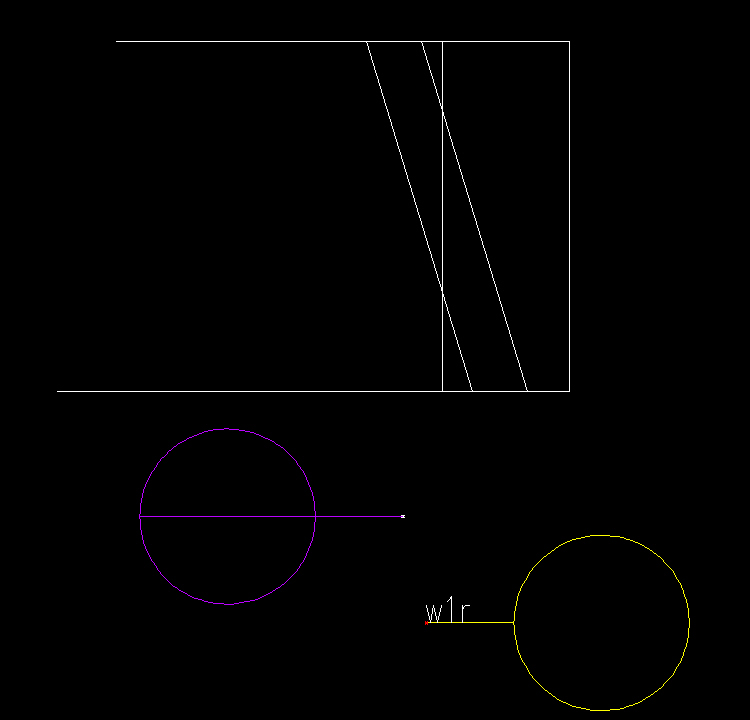

다음과 같이 구배가 들어가는 파이에서. 스타트홀이 상면 하면에 없는 경우에

위와 같이 어프로치선을 각각 작도하고. (하면은 반대방향으로 작도)

한뒤.

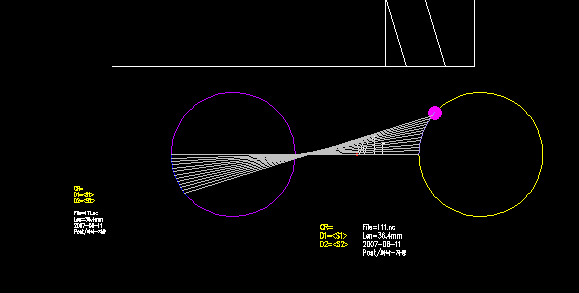

nc출력하면 파이가 꼬여서 출력이 됩니다.

관리자

2007-08-14 (화) 16:50

1.

스타트홀 위치가 가공형상 내에 위치하도록

프로그램 평면(J)과 보조평면(I)의 높이를 변경하여

프로그램하세요.

2.

위 형상은 타원으로 프로그램하셔야 합니다.

에스텍

2007-08-14 (화) 23:30

넵! 타원은 숙지하고 있습니다~.

아..이거 j.i 변경해서 작도할려면

타원을 그 높이에 맞게 새로그려야 할껀데.

상면. 하면만 가지고

할수있는 방법은 현재로서는 없는건가요?
