[질문] 형상정보로 그림 그리기.

글쓴이 : 에스텍 날짜 : 2007-06-12 (화) 11:17 조회 : 3018

222.dwg (27.8K), Down : 4, 2007-06-12 11:17:45

예제첨부했습니다.

가운데 점에서 각 형상 2개로 6파이 파이를 nc 출력한다음

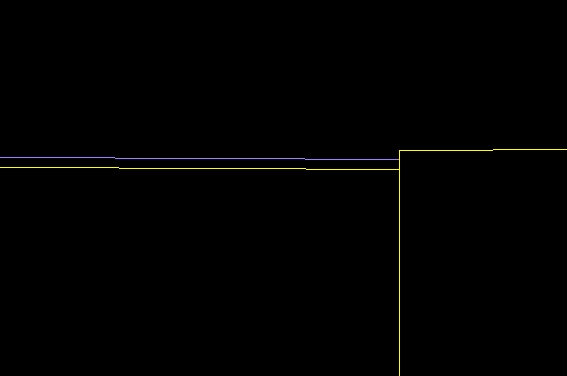

경로확인으로 그림을 그려보면..

파이가 딱 맞아떨어지지를 않습니다.

그리고. 분명 6파이인데.. 파이값 분할하여 nc출력하면 어떤건 딱 맞아떨어지고 어떤건

위의 처럼 약간씩 차이가 나고. 그렇습니다.

이건 esprit로 분할없이 nc 출력한다음

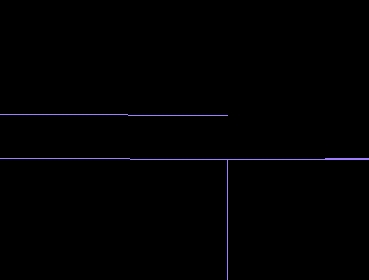

경로확인으로 그린건데요. 이때도 pointcam으로 작성한 것과 비슷한 현상이 나타납니다.

관리자

2007-06-12 (화) 22:10

NC파일로 도면을 생성하면 R값이 정확이 맞지 않습니다.

이것은 NC파일을 소숫점 3자리로 출력하였을 때 어쩔 수 없이 생기는 오차입니다.

NC파일에서 R값 계산방법

R=루트(I의 제곱 + J의 제곱)

입니다.
