[기타] 마키노 z 값 설정이 혓갈려요

글쓴이 : kinsoo74 날짜 : 2013-10-23 (수) 10:23 조회 : 3179

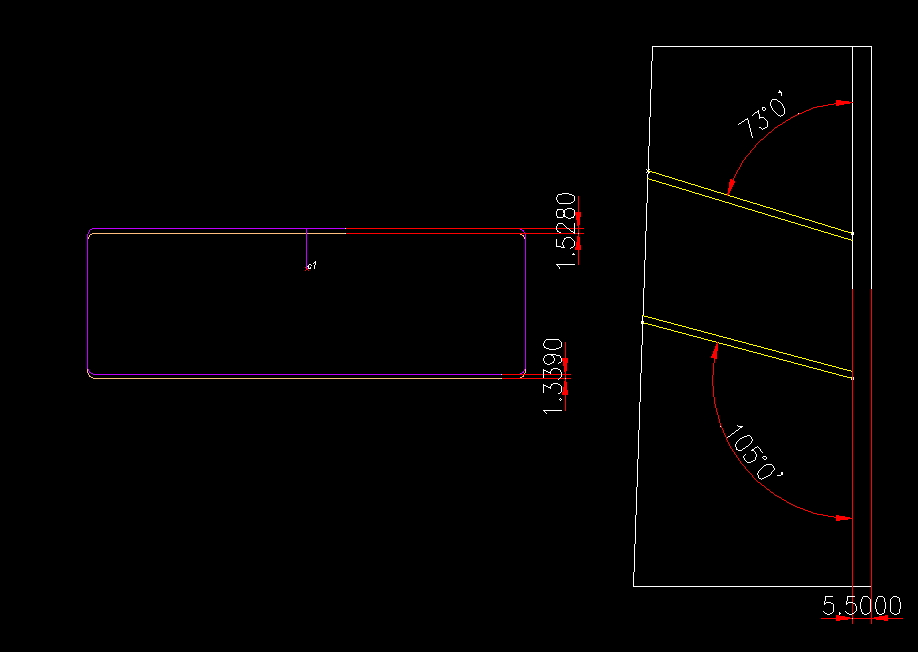

한쪽 17도 한쪽 15도 높이가 달라서 이형상가공 할려고합니다

기종 마키노 pp , sp 요놈들이 참 혓갈리네요

바닥 5.50 기준으로 tan 곱하기 5 해서 17도 1.528 15도 1.339

pp 5.50 sp 10.50 맞나요 ~~

kinsoo74 님의 묻고답하기 최신글 [더보기]

관리자

2013-10-23 (수) 19:33

도면을 올려주셨으면 좋았을텐데요...

tan 17도에 5MM 하니깐 1.528 이 나오네요.
그러면 P1 모드일때 pp 5.5, sp 5.0 입니다.
화낙, 세이부M, 샤밀 과 같은 개념입니다.

마키노는 상하이형모드가 P1, P2 ... 몇개 있습니다.
모드에 따라 입력방식이 틀립니다.

NC 작성후 G41/G42 뒤에 P1 이 들어가는지 확인해 보세요.

관리자

2013-10-23 (수) 19:41

PP = Program Plane (XY평면, 기준평면)

   - AV&G, SPM, 미쓰비시계열= Z1
   - 두산, 대루, 소딕계열 = TP
   - 화낙, 세이부M, 샤밀F 계열 = J
   - 샤밀CMD = W

- 시머, 젠스팍 = Z

SP = Sub Plane (UV평면, 보조평면)

   - AV&G, SPM, 미쓰비시계열= Z5 (테이블면기준 절대값)
   - 두산, 대우, 소딕계열 = TN (테이블면기준 절대값)
   - 화낙, 세이부M, 샤밀F계열 = I (PP 기준 상대값)
- 샤밀CMD = R (PP 기준상대값)

- 시머, 젠스팍 = I (PP 기준상대값)
