[포인트캠] 치수설정값

글쓴이 : kinsoo74 날짜 : 2016-07-19 (화) 17:23 조회 : 3218

포인트캠 치수설정값 항시 유지시킬순 없나요 ?

kinsoo74 님의 묻고답하기 최신글 [더보기]

관리자

2016-07-20 (수) 17:35

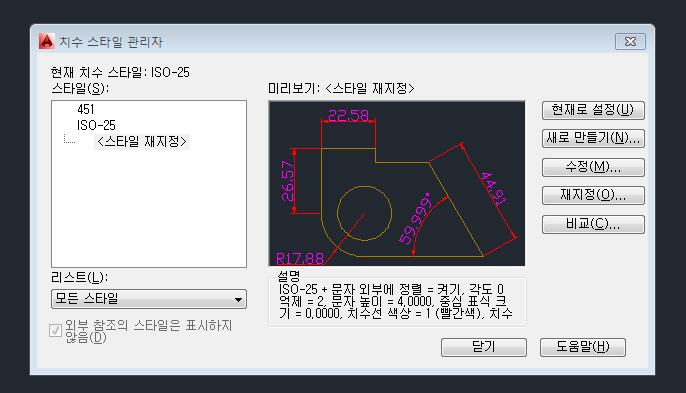

1. 새도면을 열어서 치수설정을 하고

2. 다른 이름으로 저장

파일형식 : 템플릿(~.dwt)

저장위치 : C:\AutoCAM

파일명 : acadiso.dwt

로 하시면 됩니다.

그런데

받은 도면을 <열기>하면 설계자 치수설정한대로 열립니다.

위 설정한대로 불러오려면 INSERT 명령을 사용하시면 됩니다.

관리자

2016-07-20 (수) 18:16

(defun c:DS ( / dim )
(setq dim "MyDim")         ;; 치수스타일 이름 : "MyDim" 변경해서 사용하세요
(setvar "DIMBLK" "")              ;; 화살표 모양
(setvar "DIMCLRD" 1)              ;; 치수선, 화살표, 지시선 색상
(setvar "DIMCLRE" 1)              ;; 치수보조선 색상
(setvar "DIMCLRT" 6)              ;; 치수문자 색상

(setvar "dimtxt"   4.0)              ;; 문자 높이
(setvar "dimadec" 3)              ;; 각도 소수부 자릿수
(setvar "dimdec" 2)              ;; 치수 소수부 자릿수
(setvar "DIMJUST" 0)              ;; 치수 문자의 수평 위치를 조정
(setvar "DIMTAD" 1)              ;; 치수선과 관련, 문자의 수직 위치를 조정
(setvar "DIMGAP" 0)              ;; 치수선과 문자간격
(setvar "DIMTXSTY" "STANDARD")    ;; 치수 문자 스타일을 지정

(if (tblsearch "DIMSTYLE" dim)
      (vl-cmdf "DIMSTYLE" "SAVE" dim "Y")
      (vl-cmdf "DIMSTYLE" "SAVE" dim)
)
(princ "\n-> MyDim : OK") (princ)
(vl-cmdf "_.dim" "_update") ;; 치수업데이트
)

외부 도면을 열기한 경우는

위 프로그램을 사용해 보세요

(defun c:DS ( / dim ) &nbsp; (setq dim "MyDim")&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수스타일 이름 : "MyDim" 변경해서 사용하세요 &nbsp; (setvar "DIMBLK" "")&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 화살표 모양 &nbsp; (setvar "DIMCLRD" 1)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수선, 화살표, 지시선 색상 &nbsp; (setvar "DIMCLRE" 1)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수보조선 색상 &nbsp; (setvar "DIMCLRT" 6)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수문자 색상&nbsp; (setvar "dimtxt"&nbsp;&nbsp;&nbsp;4.0)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 문자 높이 &nbsp; (setvar "dimadec" 3)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 각도 소수부 자릿수 &nbsp; (setvar "dimdec"&nbsp; 2)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수 소수부 자릿수 &nbsp; (setvar "DIMJUST" 0)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수 문자의 수평 위치를 조정 &nbsp; (setvar "DIMTAD"&nbsp; 1)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수선과 관련, 문자의 수직 위치를 조정 &nbsp; (setvar "DIMGAP"&nbsp; 0)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; ;; 치수선과 문자간격 &nbsp; (setvar "DIMTXSTY" "STANDARD")&nbsp;&nbsp;&nbsp; ;; 치수 문자 스타일을 지정 &nbsp; &nbsp; (if (tblsearch "DIMSTYLE" dim) &nbsp;&nbsp;&nbsp;&nbsp;&nbsp; (vl-cmdf "DIMSTYLE" "SAVE" dim "Y") &nbsp;&nbsp;&nbsp;&nbsp;&nbsp; (vl-cmdf "DIMSTYLE" "SAVE" dim) &nbsp; ) &nbsp; (princ "\n-&gt; MyDim : OK") (princ) &nbsp; (vl-cmdf "_.dim" "_update")&nbsp; ;; 치수업데이트 )외부 도면을 열기한 경우는 위 프로그램을 사용해 보세요

샤케이

2017-10-30 (월) 13:46

프로그램을 짜고 난뒤 다시 치수측정하려고하면 포인트캠 설정값으로 다시 돌아가버립니다

위에 글쓰신분도 그걸 묻는것 같은데...

제가 원래 설정해놓은 치수설정값을 포인트캠을 사용 한후에도 계속 쓰고 싶은데 방법이 없나요?
